TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

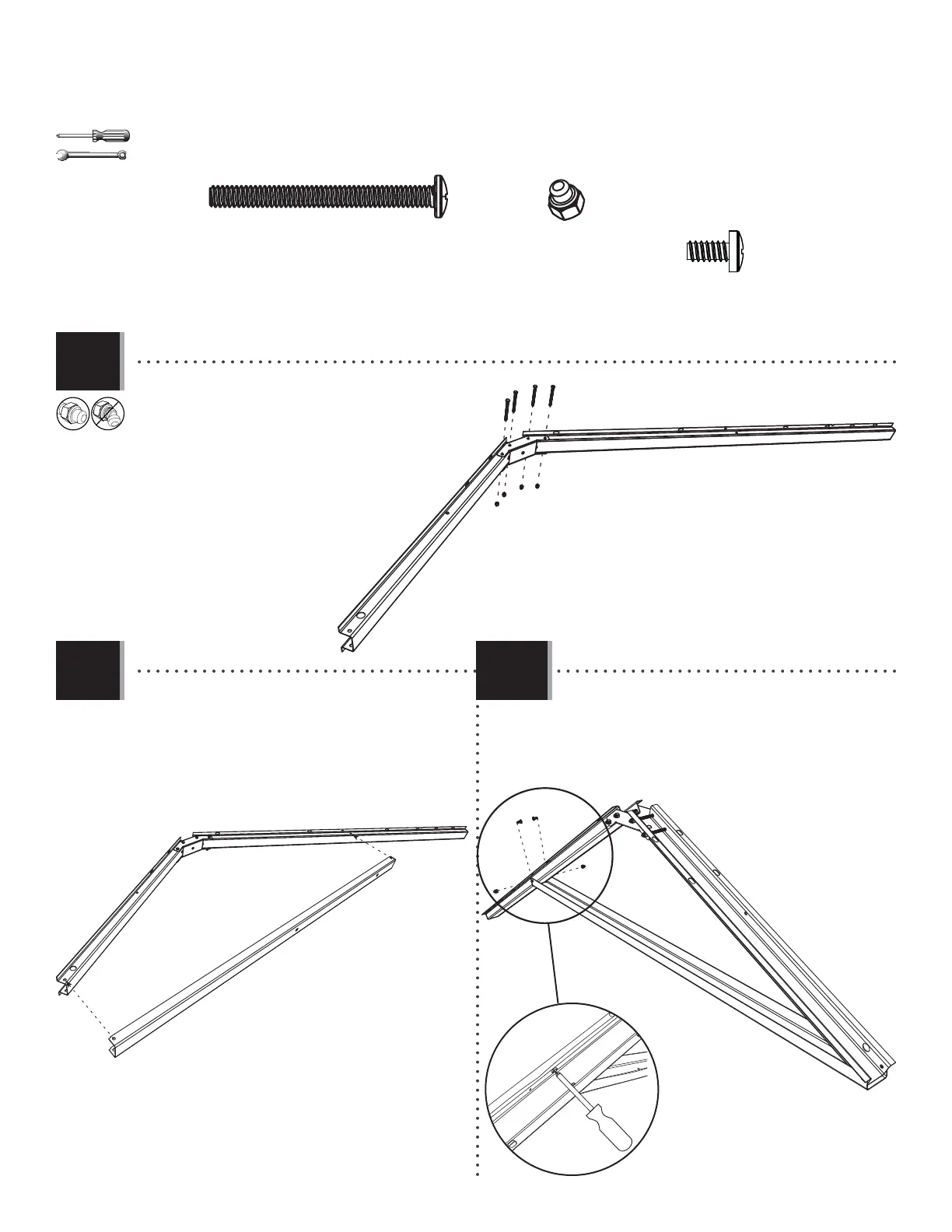

• Attach a Connector (AIP) to the end of two Truss
Gutter Channels using the hardware provided. Do
not overtighten the Cap Nuts (ADK).
• Attachez un raccord (AIP) à l’extrémité des canaux
de gouttière à l’aide de la quincaillerie incluse. Ne
pas trop serrer les écrous à chape (ADK).
• Sujete un connector (AIP) a los extremos
de los canalones de la cercha usando el
herraje indicado. No apriete demasiado las
tuercas ciegas (ADK).
DTK (x4)
ADK (x4)
ADK (x6)
DTK (x4)
DSR
DSM
3/8 in/po (x2)
(10 mm) (x2)
2.8
2.9
2.10
AFG
• Slide a Truss Brace (AFG) onto the Truss Gutter
Channels as shown.
• Glissez un support de la ferme (AFG) sur les
cannaux de gouttière comme illustré.
• Deslice un soporte de la cercha (AFG) sobre los
canalones de la cercha como se muestra.
ADKADK
ADY (x2)
• Attatch the Truss Brace using the hardware
provided. Do not overtighten.
• Attachez le support de la ferme à l’aide de la
quincaillerie incluse. Ne serrez pas excessivement.
• Sujete el soporte de la cercha usando el herraje
indicado. No apriete demasiado.
ADY (x2)
To Next Page
