29
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
5.5
AHV
AIO
AHX
AHV
AIL
AAB
ABV
ADB
AEB

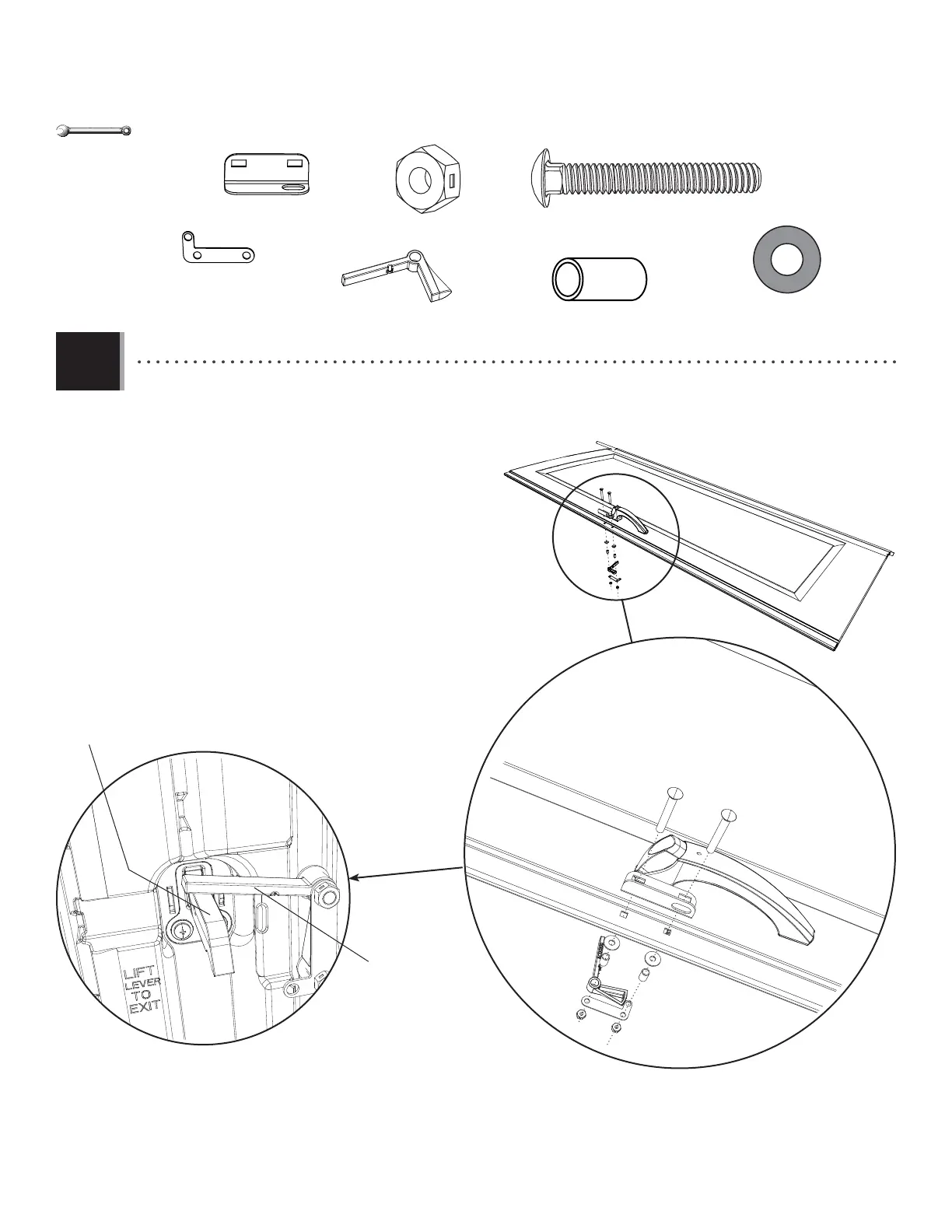

• Attach the Locking Hardware using the hardware included. The arm of the Latch rests on top of the Thumb Lever.
• Attacher les accessoires de verrouillage à l’aide de la quincaillerie incluse. Le bras du loquet doit rester sur le levier
poussoir.
• Sujetar los accesorios de cierre usando el herraje incluido. El brazo del pestillo se queda sobre la palanca de pulgar.
Rear of Door / Arrière de la porte / Trasero de la puerta
Arm of Latch
Bras du loquet
Brazo del pestillo
Thumb Lever
Levier poussoir
Palanca de pulgar
ABV (x4)
ADB (x4)
AAB (x4)
AEB (x4)
7/16 in/po
(11 mm)
AIL (x2)
AHV (x2)
AHX (x2)
