Lifetime 60138 - Page 72

72
TOOLS AND PARTS REQUIRED / OUTILS ET PIÈCES REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

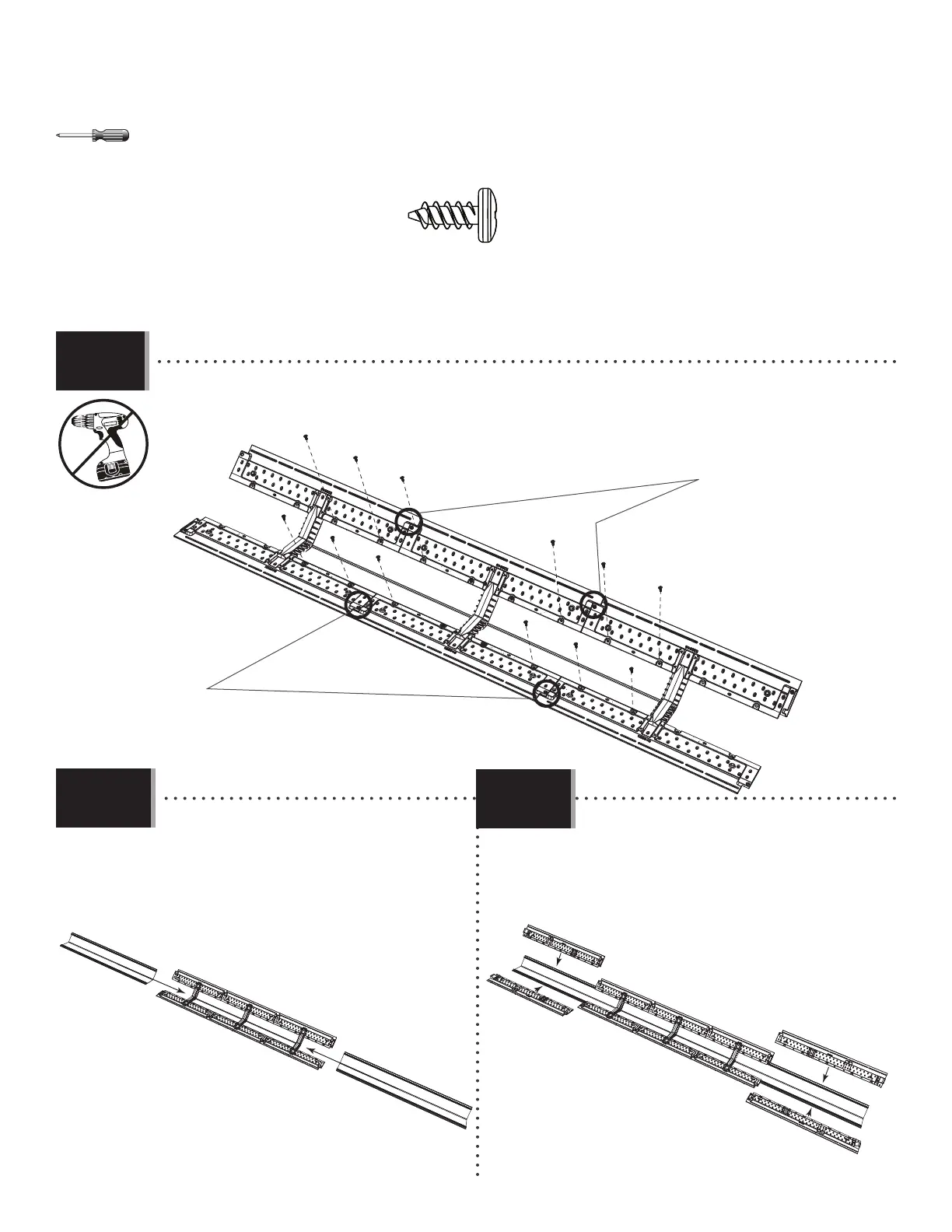

10.29
• Secure with six (6) Screws (ADZ) at the locations shown.
• Attachez-les à l’aide de six (6) vis (ADZ) aux emplacements indiqués.
• Sujételos con seis (6) tornillos (ADZ) a las ubicaciones indcadas.
No screw in these holes at this time / Aucune vis dans ces
trous en ce moment / Ningún tornillo en estos agujeros en este
momento
No screw in these holes at this time / Aucune vis dans ces
trous en ce moment / Ningún tornillo en estos agujeros en
este momento
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ (x12)
• Slide the two Long Skylights (CVA) into the
Assembly.
• Glissez les deux lucarnes longues (CVA) dans
l’assemblage.
• Deslice los dos tragaluces largos (CVA) en el
ensamble.
CVA
CVA
• Attach the Long Roof Extensions (CVC & CVE) to
the Assembly.
• Attachez les panneaux de toit supplémentaires
longs (CVC et CVE) à l’assemblage.
• Sujete las extensiones de tejado largas (CVC y CVE)
al ensamble.
10.30
10.31
CVE
CVC
CVE
CVC
