TOOLS & HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
ENL
ADJ (x4)
BLB (x4)
DWA
DWA
3.3
3.4
ADJ (x4)
BLB (x4)
ENL (x1)
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
ADX
ADX
ADX (x2)
ADX

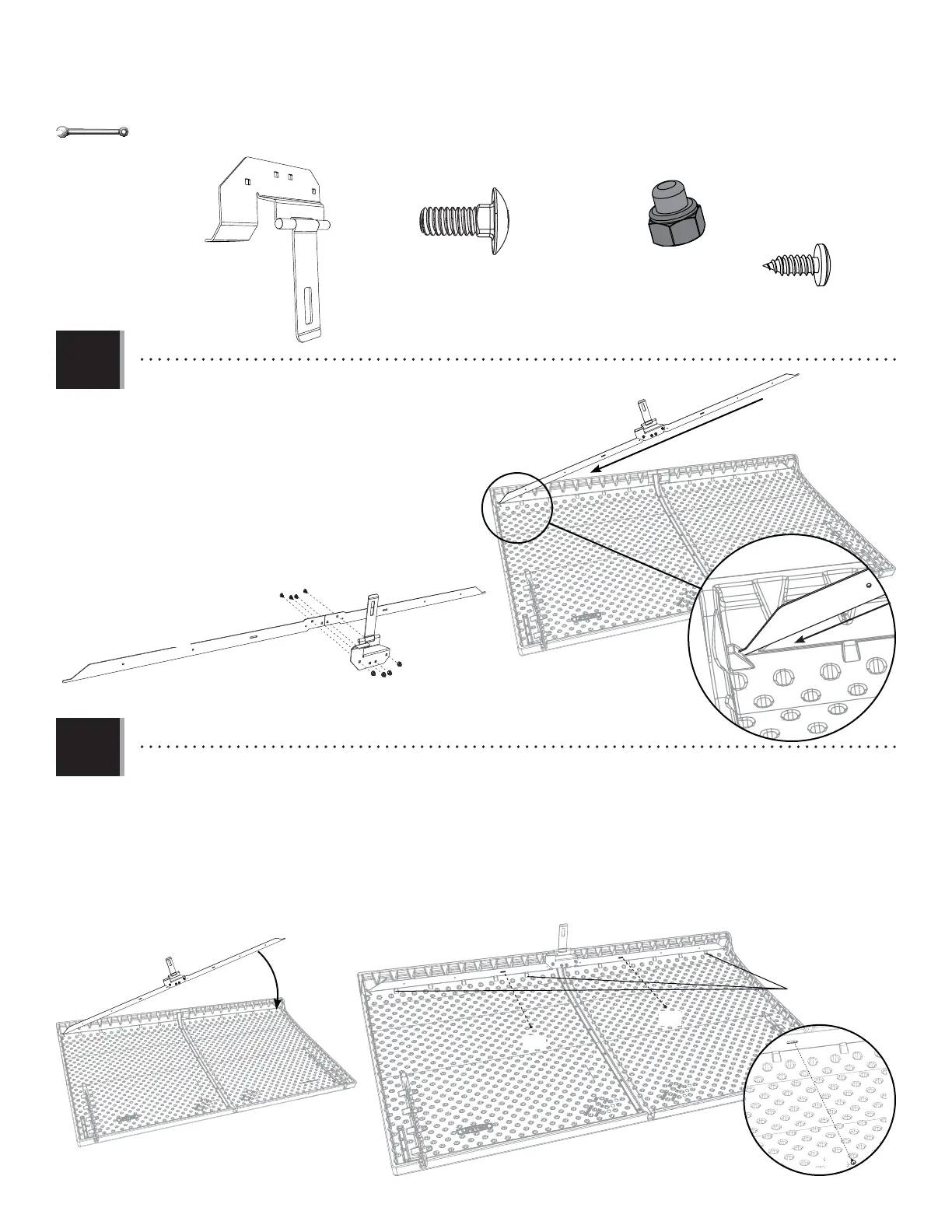

• Tighten the Keeper (ENL) to the Lid Supports (DWA). Then, insert the left end of the Lid
Support into the slit in the Lid as shown.
• Serrez le loquet (ENL) aux supports du couvercle (DWA). Ensuite, insérez
l’extrémité gauche du support du couvercle dans la fente dans le
couvercle comme illustré.
• Apriete el cerradero (ENL) a los soportes de la tapa (DWA).
Entonces, introduzca el extremo izquierdo del
soporte de la tapa en la ranura de la tapa como se
muestra.
• Rotate downward, lightly bow the Lid Supports, and slide the right end into the slit on the right side. Ensure the
metal rest behind the ten ridges. Lightly insert two (2) Screws (ADX) in the places shown. Do not completely tighten the
Screws—yet. You’ll insert the others later.
• Tournez-le vers le bas, courbez légèrement les supports du couvercle, et glissez l’extrémité droite dans l’encoche
dans le côté droit. Placez le métal derrière des dix bosses. Insérez légèrement deux (2) vis (ADX) dans les emplacements
indiqués. Ne serrez pas complètement les deux vis. Vous insérerez tous les autres plus tard.
• Gírelo para abajo, curvee ligeramente los soportes de la tapa, y deslice el extremo derecho dentro de la muesca
en el lado derecho. Asegúrese que el metal se queda detrás de los diez bultos. Inserte ligeramente dos (2) tornillos (ADX) en
las ubicaciones indicadas. No apriete por completo todavía los tornillos. Se Insertarán los demás más tarde.
7/16 in/po
(11 mm)
Ridges / Bosses /
Bultos
