Lifetime 60190 - Page 14

14
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
ADJ (x4)
ADJ
ADJ
ADH
ADH (x2)
8 1/4”
8 1/4 in/po (20,96 cm)

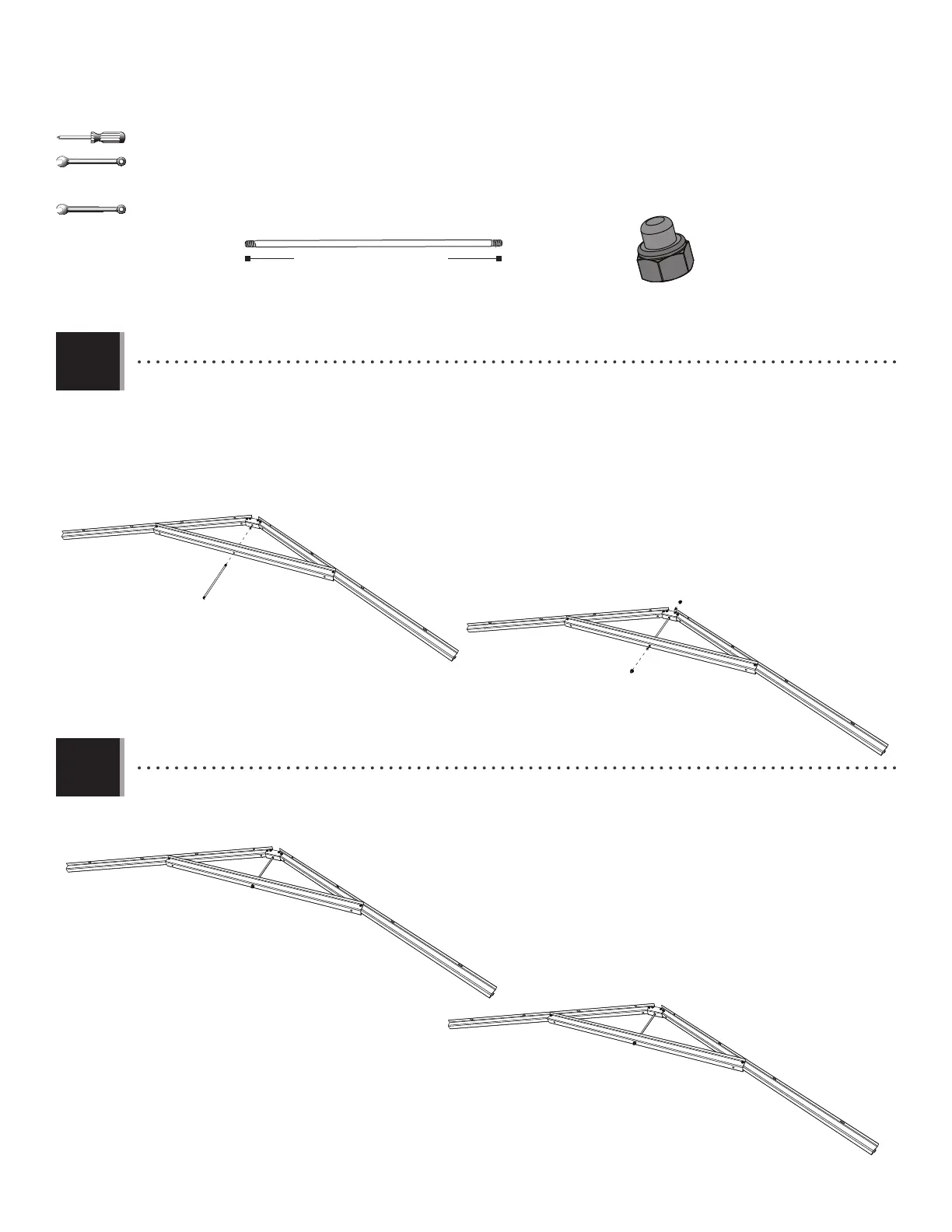

• Slide a Truss Rod (ADH) through the holes in the Truss Brace and Connector. Secure with two Cap Nuts (ADJ). Lay Truss
fl at and tighten all hardware securely.
• Faites glisser un support de la ferme (ADH) à travers les trous dans le support et le connecteur. Attachez-le bien à
l’aide des écrous borgnes (ADJ). Serrez bien toute la quincaillerie.
• Deslice un truss rod (AFG) por los agujeros en el soporte y el conector. Sujételo bien usando las tuercas ciegas (ADJ).
Apriete bien todo el herraje.
2.5
2.6
• Repeat this section for the second Truss.
• Répétez cette section pour la deuxième ferme.
• Repita esta sección para la segunda cercha.
7/16 in/po
(11 mm) (x2)
3/8 in/po
(10 mm)
