Lifetime 60299 - Page 29

29
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

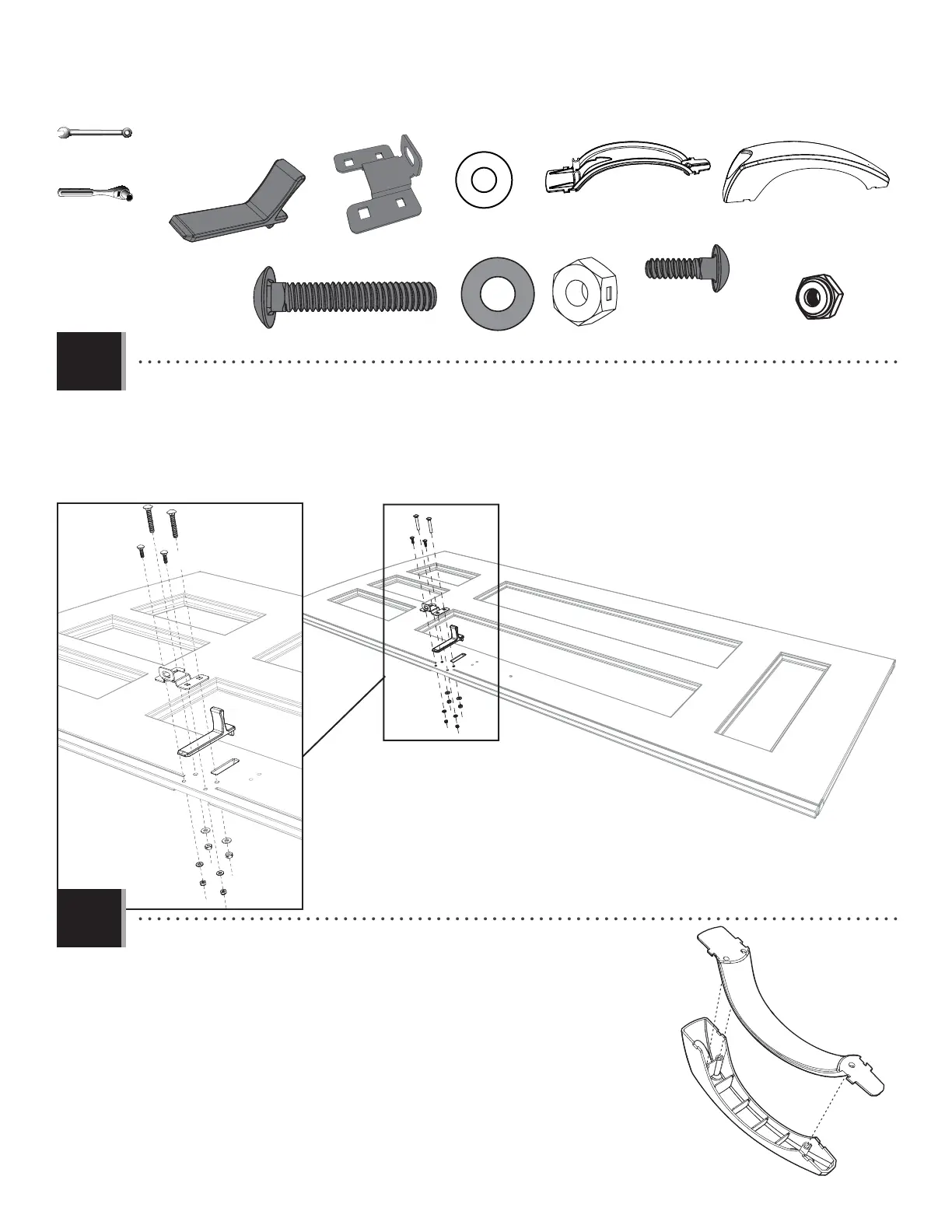

• Attach the Latch as shown. Ensure the Tube inside the Door should be fl ush with the bottom of the Door, then
tighten securely.
• Veiller à ce que que le tube dans la porte doit être à ras du bord inférieur de la porte. Ensuite, attacher bien le
loquet comme illustré.
• Asegurarse de que el tubo dentro de la puerta esté a ras del borde inferior de la puerta. Entonces, sujetar bien el
pestaño como se muestra.
BYS
BYR
• Attach the two Handle Pieces (BYR & BYS) together as shown.
• Attacher les deux pièces de la poignée (BYR et BYS) comme illustré.
• Conectar las dos piezas del picaporte (BYR y BYS) como se muestra.
BYS (x1)
BYR (x1)
EDA (x1)
7/16 in/po
(11 mm)
3/8 in/po
(10 mm)
EDA
EDS (x1)
EDS
AAB (x2)
AAB
AAB
ACH (x2)
ACH
ACH
AEB (x2)
AEE (x2)
CXK (x2)
CXK
CXK
EPC (x2)
EPC
EPC
AEB
AEB
AEE
AEE
5.3
5.4
