TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

ADY (x8)

ADK (x8)

ADY (x2)

ADK

3/8 in/po

(10 mm)

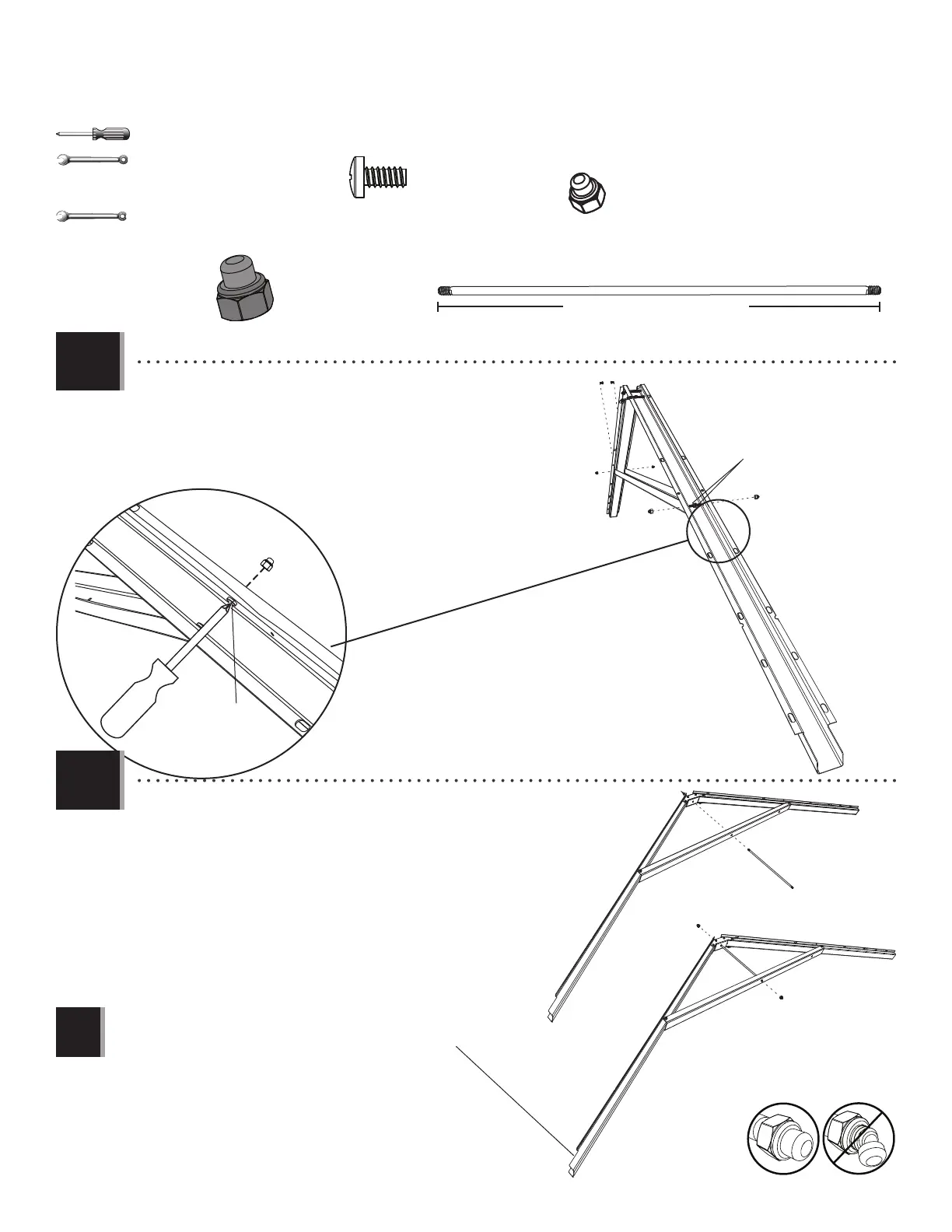

• Attatch the Truss Brace using the hardware provided. Do not

overtighten.

• Attacher le support de la ferme à l’aide de la quincaillerie

incluse. Ne pas serrer excessivement.

• Sujetar el soporte de la cercha usando el herraje indicado. No

apretar demasiado.

2.4

2.5

11 9/16 in/po (29,4 cm)

ADJ (x4)

ADH (x2)

7/16 in/po (x2)

(11 mm) (x2)

• Slide a Truss Rod (ADH) through the holes in the Brace and

Connector. Secure with two Cap Nuts (ADJ). Repeat the previous

steps for a second Side Truss.

• Faire glisser une tige (ADH) à travers les trous dans le

support et le raccord. L’attacher bien à l’aide de deux écrous

à chape (ADJ). Répéter les étapes précédentes pour une deuxième

ferme latérale.

• Deslizar una varilla (ADH) a través de los agujeros en el

soporte y el conector. Sujetarla con dos tuercas ciegas (ADJ).

Repetir los pasos anteriores para una segunda cercha lateral.

ADJ

ADH

• Note: This notched end will face the front of the shed.

• Remarque : Cette extrémité encochée fera face à la partie avant de l’abri.

• Nota: Este extremo muescado dará a la parte delantera de la caseta.

ADK

ADY
