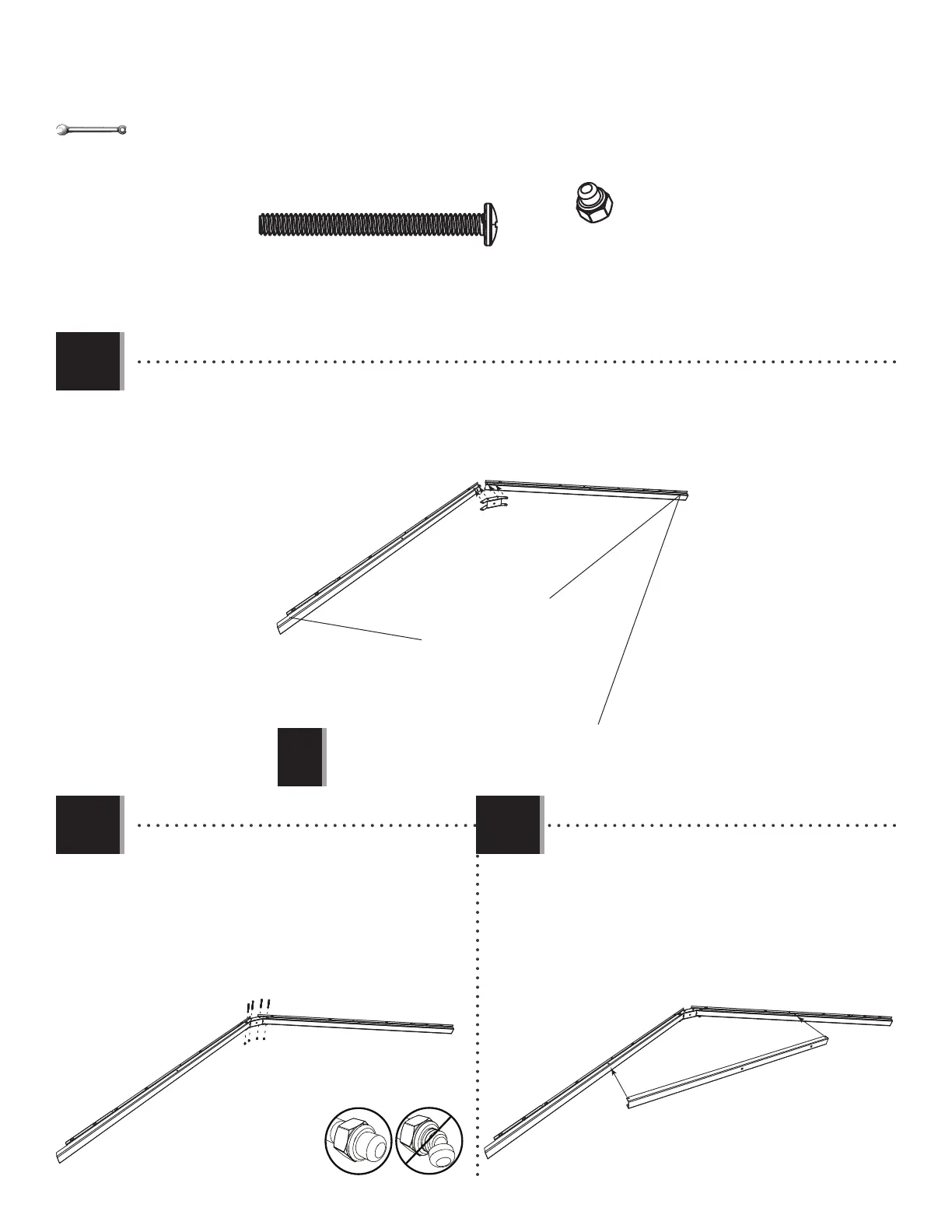

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

ADK (x8)

AIP

DSR

DSQ

ADK (x4)

DTK (x4)

DTK (x8)

3/8 in/po (x2)

(10 mm) (x2)

• Attach a Connector (AIP) to the end of two Truss Gutter Channels (DSQ & DSR) as shown.

• Attacher un raccord (AIP) à l’extrémité des canaux de gouttière (DSQ et DSR) comme illustré.

• Sujetar un connector (AIP) a los extremos de los canalones de la cercha (DSQ y DSR) como se muestra.

• Notch

• Encoche

• Muesca

• No Notch

• Sans encoche

• Sin muesca

• Attach a Connector (AIP) to the end of the Truss

Gutter Channels (DSQ & DSR) as shown.

• Attacher un raccord (AIP) à l’extrémité des canaux

de gouttière (DSQ et DSR) comme illustré.

• Sujetar un connector (AIP) a los extremos de los

canalones de la cercha (DSQ y DSR) como se muestra.

SIDE TRUSSES (x2) / FERMES LATÉRALES (x2) / CERCHAS LATERALES (x2)

• Note: Channel (DSR) has no notch at the end.

• Remarque : Le canal (DSR) n’a pas d’encoche à l’extrémité.

• Nota: El canalón (DSR) no tiene una muesca al extremo.

2.1

2.2 2.3

AFG

• Slide a Truss Brace (AFG) onto the Truss Gutter

Channels as shown.

• Faire glisser un support de la ferme (AFG) sur les

cannaux de gouttière comme illustré.

• Deslizar un soporte de la cercha (AFG) sobre los

canalones de la cercha como se muestra.
