TOOLS AND PARTS REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

ADV (x6)

ADK (x2)

ADV

EYR

AEE

ADK

ADV

• Secure with two (2) Screws (EYR), two (2) Washers

(AEE), and two (2) Nuts (ADK) ...

• Fixer le linteau à l’aide de deux (2) vis (EYR),

deux (2) rondelles (AEE), et deux écrous (ADK) ...

• Sujetar el dintel con dos (2) tornillos (EYR), dos

(2) rondanas (AEE), y dos tuercas (ADK) ...

• ... and six (6) more Screws (ADV).

• ... et six (6) vis (ADV) de plus.

• ... y seis (6) tornillos (ADV) más.

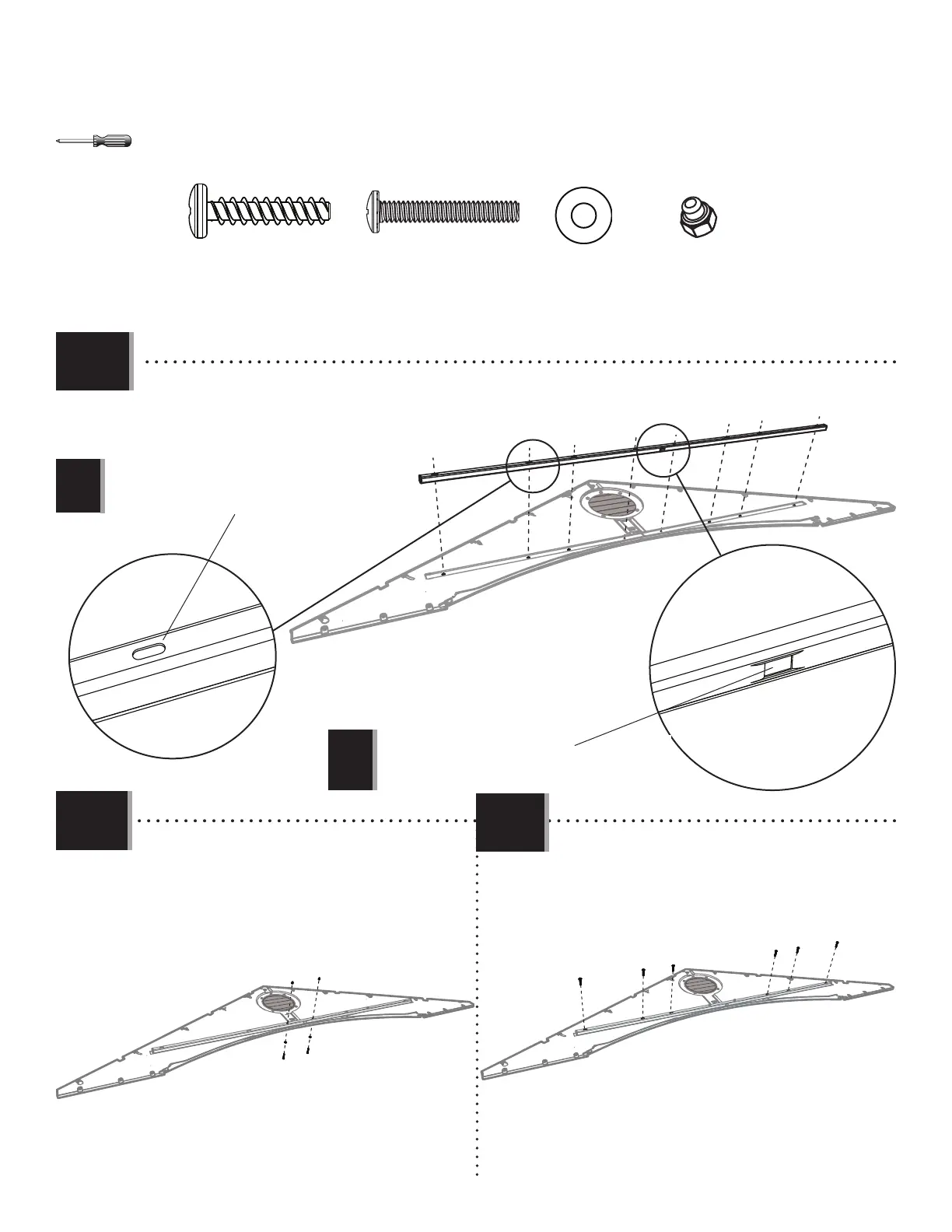

• Align the holes in the Header with those in the Gable.

• Aligner les trous dans le linteau avec ceux dans le pignon.

• Alinear los agujeros en el dintel con los de la fachada.

Note: The ﬂ at holes face away from the Gable.

Remarque : Les trous plats font face de l’autre côté du pignon.

Nota: Los agujeros lisos miran en contra de la fachada.

Note: The dented hole faces downward.

Remarque : Le trou bosselé est orienté vers le bas.

Nota: El agujero dentado mira hacia abajo.

3.15

3.16

3.17

AEE (x2)

EYR (x2)
