32

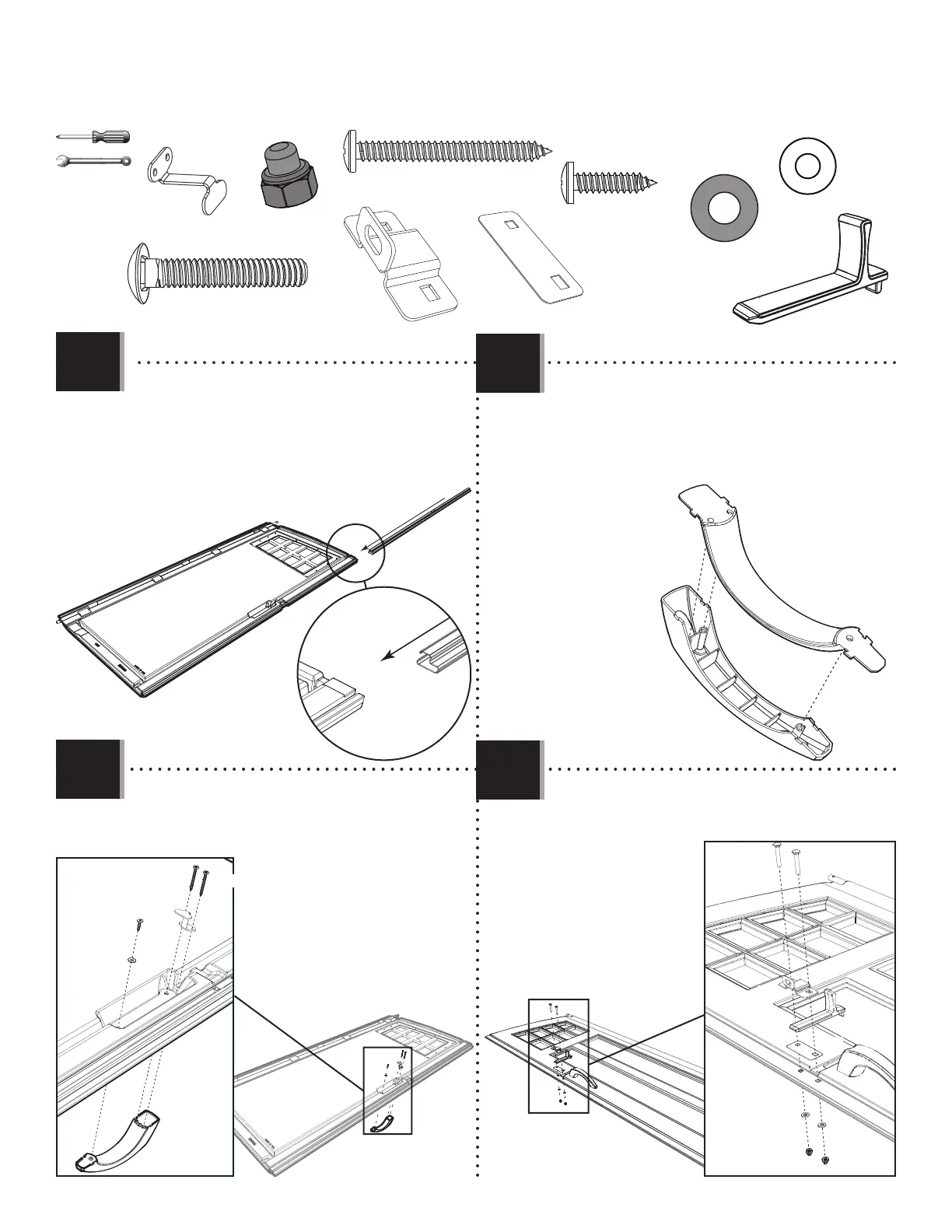

TOOLS AND PARTS REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
• Attach the Handle using the hardware included.
• Attacher la poignée à l’aide de la quincaillerie
incluse.
• Sujetar el picaporte usando el herraje incluido.
5.2
5.4
AEE (x1)
ADW (x1)
BBI (x1)
BYZ (x2)
BYZ
BYZ
ADW
AEE
BBI
• Slide the Door End Channel (BLH) over the edge of
the Door as shown.
• Faire glisser le canal de la porte (BLH) sur le bord
de la porte comme illustré.
• Deslizar el canal para el borde de la puerta (BLH)
sobre el borde de la puerta como se muestra.
BLH
BLH
5.3
5.5
BYS
BYR
• Attach the two Handle Pieces (BYR & BYS) together as
shown.
• Attacher les deux pièces de la poignée (BYR et BYS)
comme illustré.
• Conectar las dos piezas del picaporte (BYR y BYS)
como se muestra.
7/16 in/po
(11 mm)
ECW (x1)
ECZ (x1)
EDA (x1)
ABU (x2)
ADJ (x2)
AEB (x2)
• Attach the Locking Hardware by hand only.
• N’attacher qu’à la main seulement la quincaillerie
de verrouillage.
• Sujetar los
accesorios de cierre
sólo a mano.
ABU
ABU
ECW
EDA
ECZ
ADJ
ADJ
AEB
AEB
