TOOLS AND PARTS REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 8 (CONTINUED) / SECTION 8 (SUITE) / SECCIÓN 8 (CONTINUACIÓN)
8.5
ADZ
AFZ
ADZ (x8)

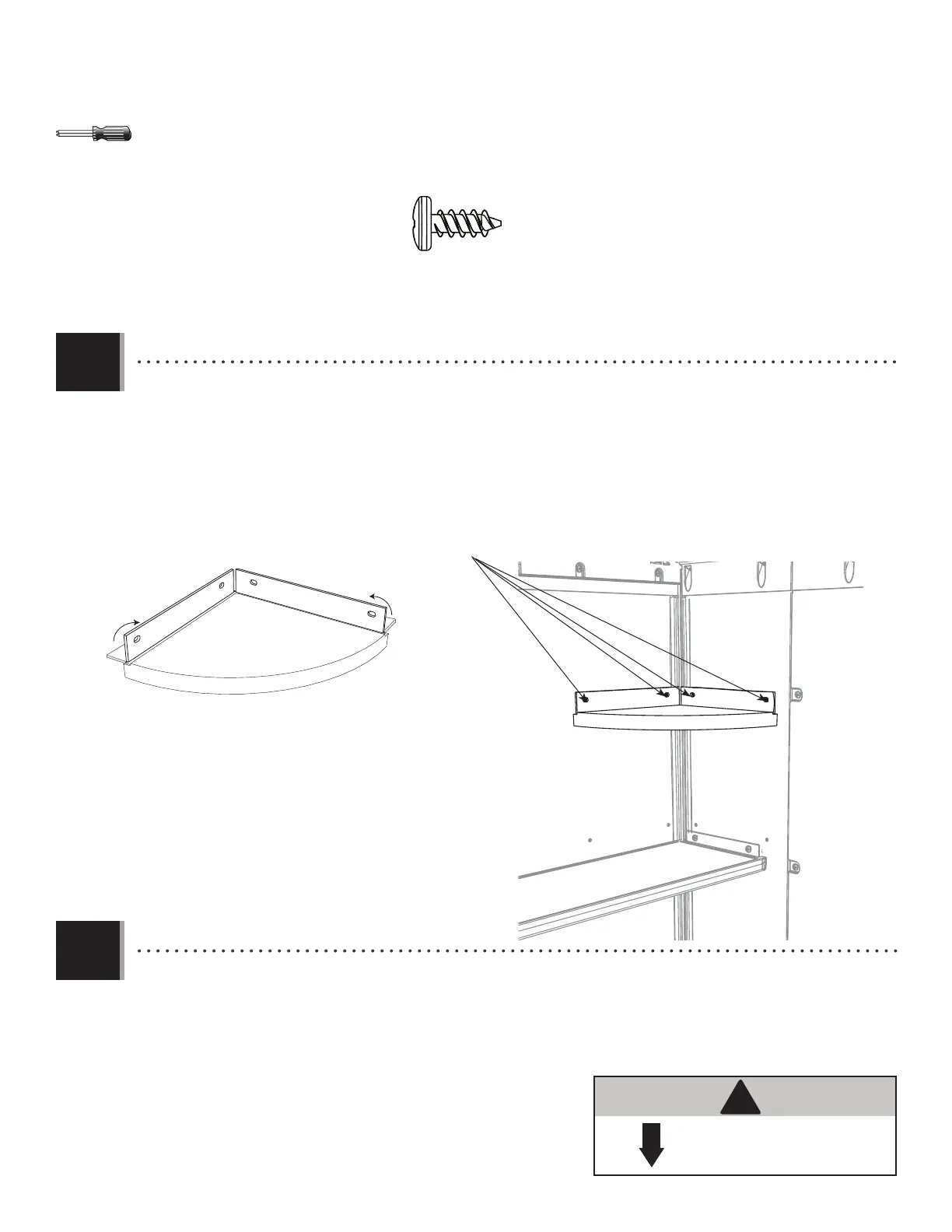

• Select the corner in which you would like to install a Corner Shelf (AFZ). In this image, the shelf is shown above the Long
Shelf. Fold up the fl aps of the Shelf, and align the holes in the tabs with those in the Corner Wall Panel. Secure with
four (4) Screws (ADZ).
• Sélectionner l’encoignure désiré, et installer une étagère angulaire (AFZ). Dans cette image, l’étagère angulaire est illustrée
au-dessus de l’étagère longue. Plier les rabats de l’étagère angulaire, et aligner les trous avec ceux du panneau mural
angulaire. Attacher l’étagère au panneau à l’aide de quatre (4) vis (ADZ).
• Seleccionar el rincón deseado, e instalar un estante angular (AFZ). En esta imagen, se enseña el estante arriba del estante
largo. Plegar las solapas del estante, y alinear los agujeros en las solapas con ellos en el panel mural angular.
Sujetar el estante al panel usando cuatro (4) tornillos (ADZ).
10 lb. (4.5 kg)
!
• Repeat this step to place the second Corner Shelf in another corner.
• Répéter cette étape pour attacher la deuxième étagère angulaire dans une autre encoignure.
• Repetir este paso para sujetar el segundo estante angular en otro rincón.
