SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
TOOLS & HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
HARDWARE IS SHOWN TO SCALE, UNLESS NOTED OTHERWISE (*) / LA QUINCAILLERIE EST ILLUSTRÉE À L’ÉCHELLE, SAUF INDICATION CONTRAIRE (*) / SE MUESTRA EL HERRAJE A ESCALA, A
MENOS QUE SE INDIQUE LO CONTRARIO (*)
3.3

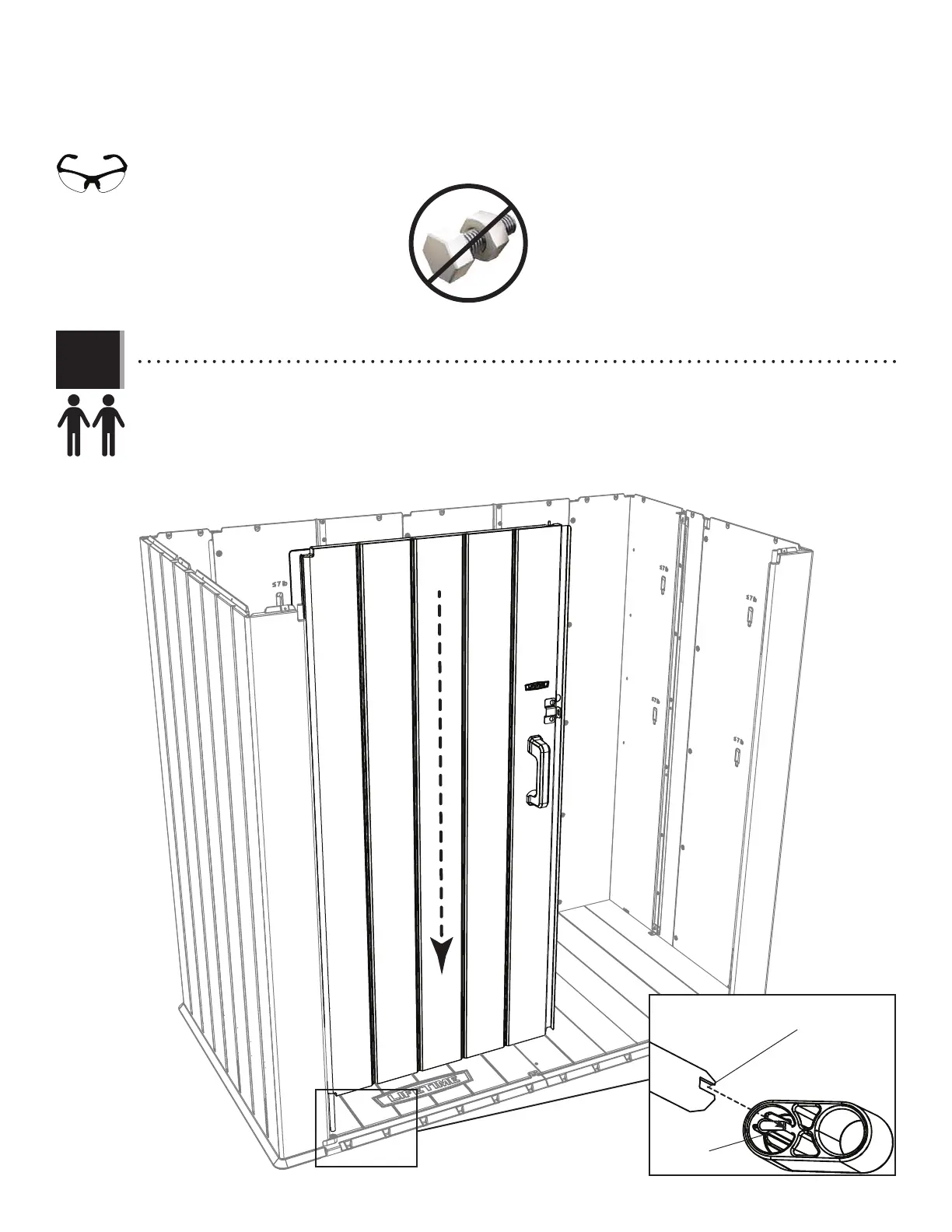

• Slide the hinge tube in the left door down onto the rib in the hinge cap. The notch in the hinge tube should fi t over the
rib in the hinge cap.
• Faire glisser le tube de charnière dans la porte gauche sur la nervure dans le capuchon de charnière. L’encoche
dans le tube de charnière devrait s’emboîter sur la nervure dans le capuchon de charnière.
• Deslizar el tubo de bisagra en la puerta izquierda sobre el nervio en el tapón de bizagra. La muesca en el extremo del
tubo debe encajarse en el nervio en el tapón de bizagra.
Rib
Nervure
Nervio
Notch
Encoche
Muesca
To Next Page
