11

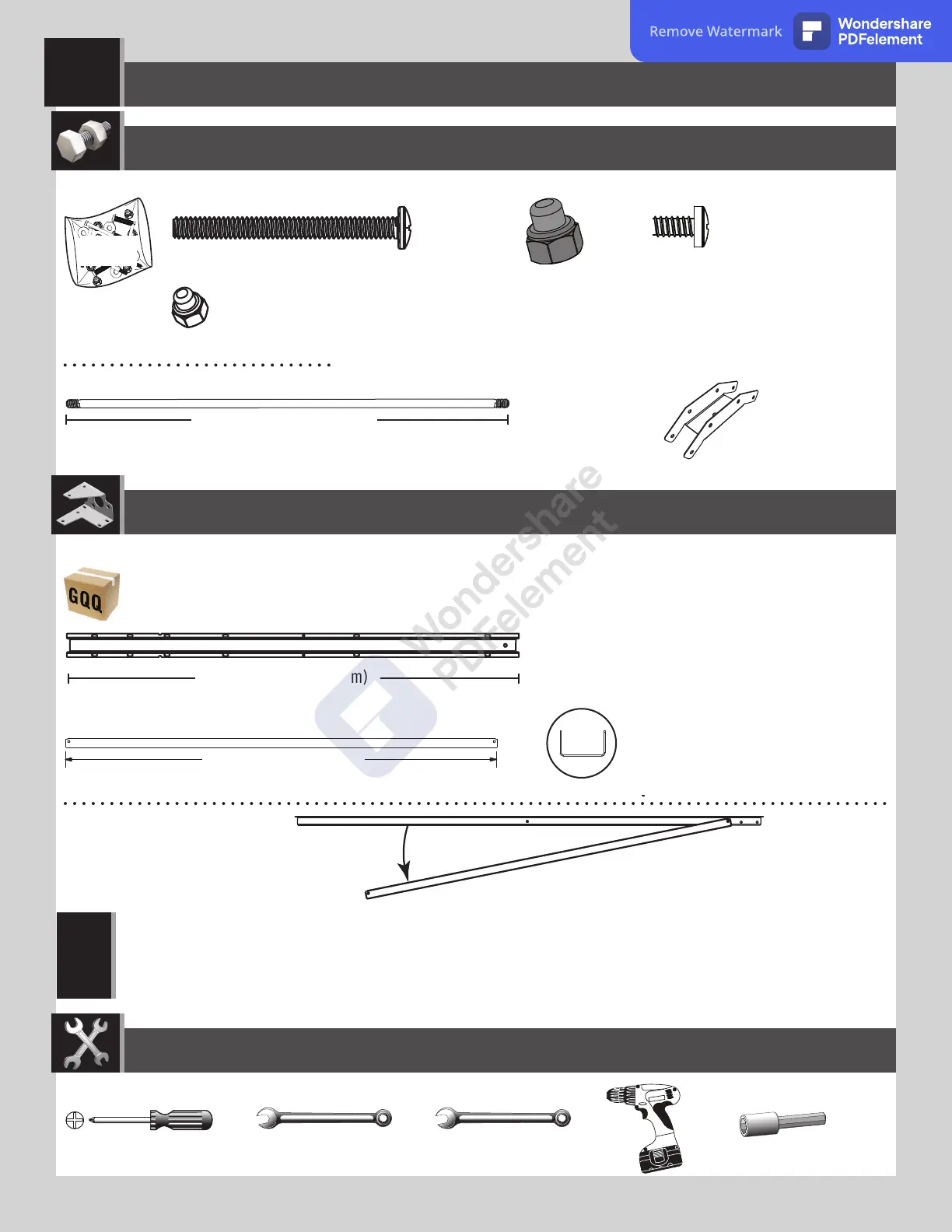

TRUSS ASSEMBLY / ASSEMBLAGE DES FERMES / ENSAMBLAJE DE LAS CERCHAS
2
ADH (x2)
DSR (x4)
AFG (x2)
ADY (x8)
ADK (x16)
ADJ (x4)
50 9/16 in/po (≈1,28 m)
48 in/po (≈1,22 m)
DTK (x8)
7/16 in/po (≈11 mm) (x2) 3/8 in/po (≈10 mm)
DSS
Metal Parts / Pièces en métal / Piezas de metal
Hardware Bag / Sac de quincaillerie / Bolsa de herraje
TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO
PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS
HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO
3/8 in/po (≈10 mm)
AIP (x2)
AIP (x2)
11 9/16 in/po (≈29,4 cm)
DSR
AFG
• Sometimes during shipping, the Truss Brace (AFG) slides over the back of the Truss Gutter Channel (DSR). The two pieces are the same color. If it appears a Truss Brace is missing, check to
see if is stuck to the back of the Truss Gutter Channel, and separate the two.
• Durant le transport, parfois le support de ferme (AFG) glisse par-dessus l’arrière du canal de ferme (DSR) . Les deux pièces sont du même colour. S’il semble qu’il n’y a pas de support de
ferme, vérifi er s’il y a un support de ferme adhéré à l’arrière du canal de ferme, et séparer les deux.
• Durante el transporte, a veces el soporte de cercha (AFG) deslice sobre el dorso del canalon de cercha (DSR). Las dos piezas son de la misma color. Si no se vea un soporte de cercha, verifi car
si haya un soporte pegado al dorso del canalón de cercha, y separar las dos.
!
