TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
ADW (x5)
EYQ (x2)
AEE (x7)
AIQ
ENH
ADW
AEE

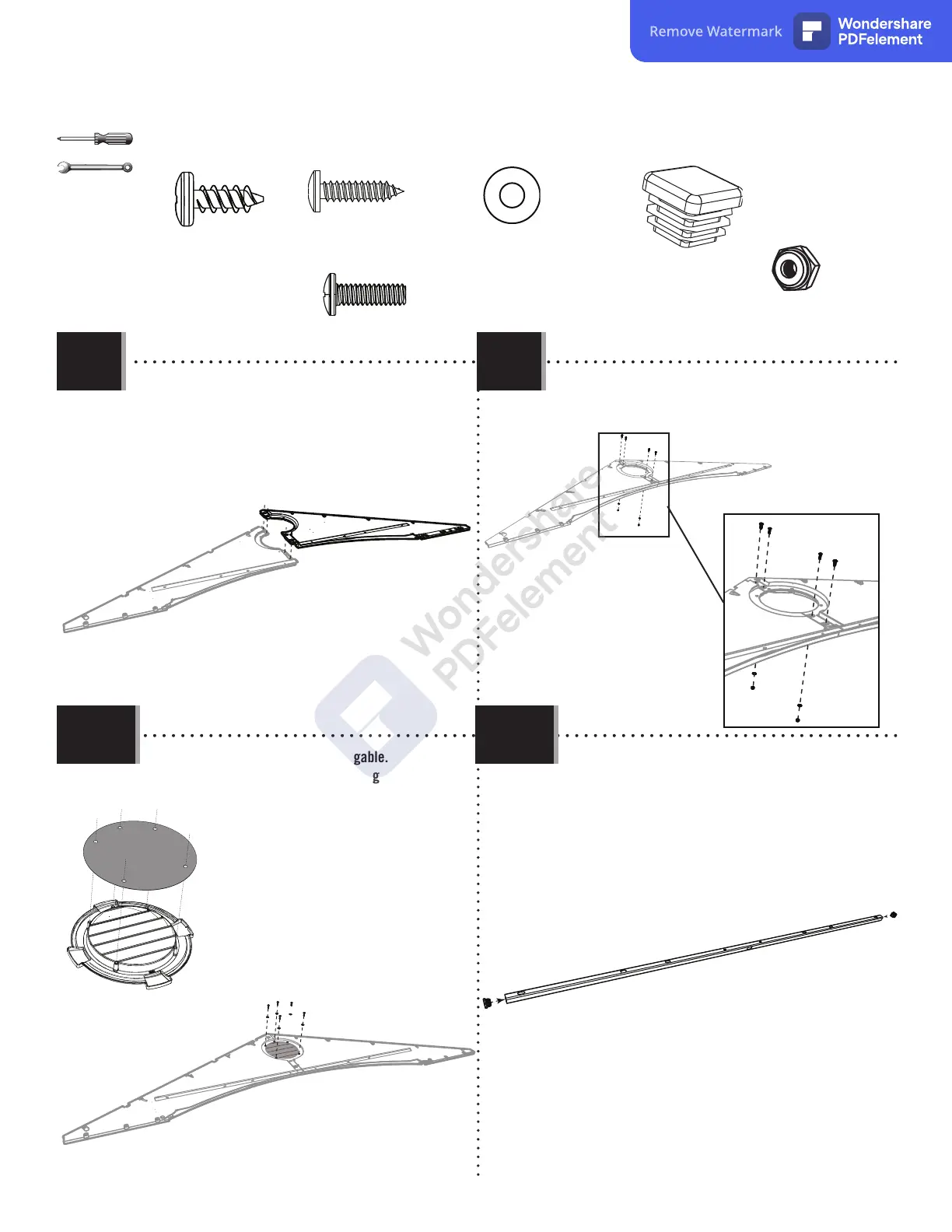

• Repeat steps 3.3–3.4 for the entry gable.
• Répéter les étapes 3.3 – 3.4 pour le pignon d’entrée.
• Repetir los pasos 3.3–3.4 para la fachada de entrada.
• Align the holes in the left (EVZ) and right (EWA) entry
gable halves.
• Aligner les trous dans les demis pignons d’entrée
gauche (EVZ) et droit (EWA).
• Alinear los agujeros en las mitades de la fachada
trasera izquierda (EVZ) y derecha (EWA).
• Secure with the hardware included.
• Fixer à l’aide de la quincaillerie incluse.
• Sujetar con el herraje incluido.
• Insert an end Cap (AHS) into each end of the header
(EYS).
• Insérer un capuchon (AHS) dans chaque extrémité du
linteau (EYS).
• Insertar un tapón (AHS) en cada extremo del dintel (EYS).
AHS
AHS
EYS
AHS (x2)
CXK (x2)
3.8 3.9
3.10 3.11
EWA
EVZ
ADZ (x2)
3/8 in/po
(≈10 mm)
ADZ
ADZ
AEE
CXK
CXK
AEE
EYQ
EYQ
