TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
ADZ (x15)
7.8 7.9
7.117.10
AIW (x1)

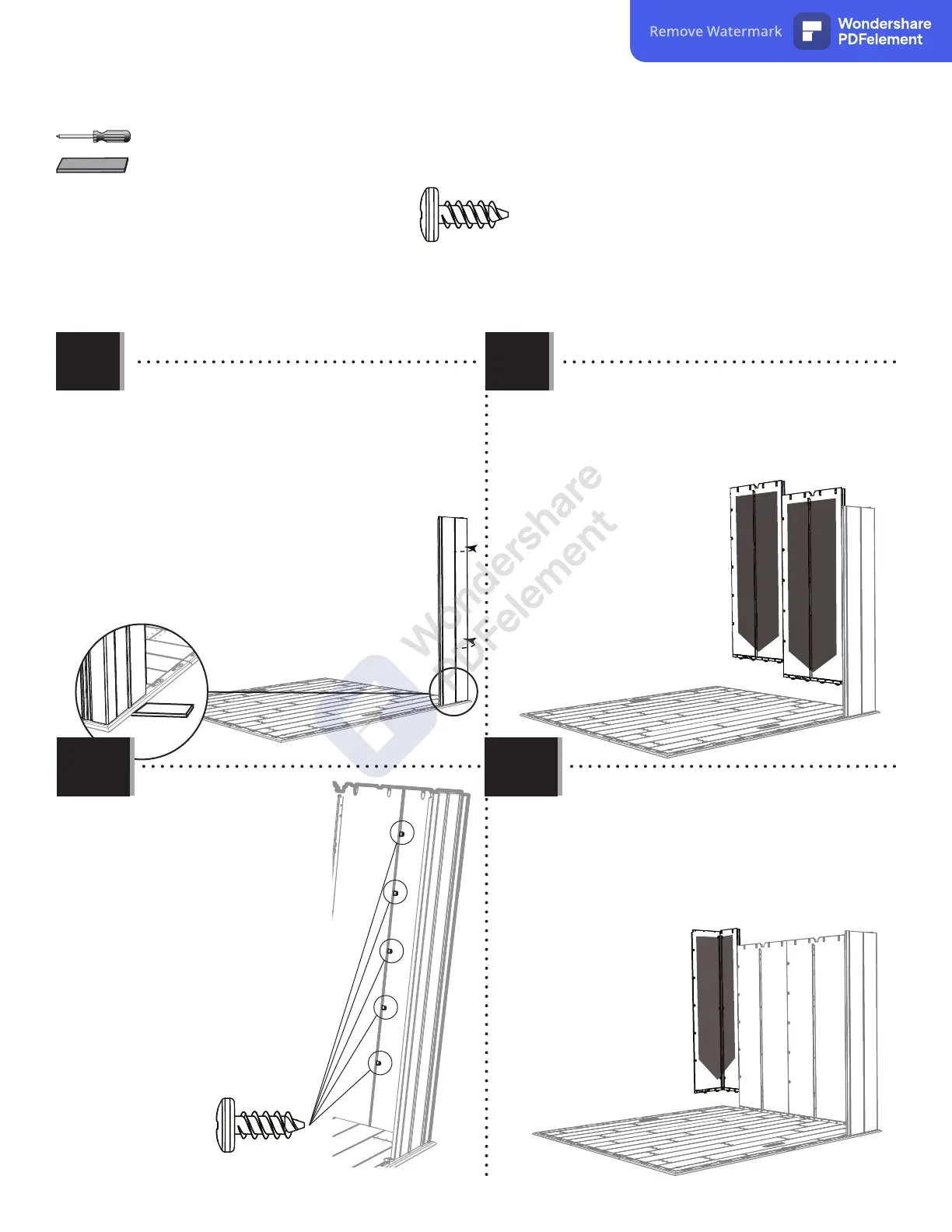

• Align the holes, and
secure the Panels together
using fi ve (5) Screws (ADZ)
for each seam. Do not
overtighten.
• Aligner les trous, et fi xer
les panneaux ensemble en
utilisant cinq (5) vis (ADZ)
pour chaque joint. Ne pas
trop serrer.
• Alinear los agujeros, y
sujetar los paneles juntos
usando cinco (5) tornillos
(ADZ) para cada unión. No
apriete de más.
• Insert this Corner Panel (AGW) like the fi rst Corner
Wall Panel. Secure with Screws (ADZ).
• Insérer ce panneau de coin (AGW) tout comme le
premier panneau mural en coin. Fixer avec des
vis (ADZ).
• Insertar este panel mural de esquina (AGW) como
el primer panel
mural de esquina.
Sujetarlo con
tornillos (ADZ).
• Insert the tabs of two Wall Panels (AHD or AHH) and
slide the Panels to the front.
• Insérer les volets de deux panneaux muraux (AHD
ou AHH) et faire glisser les panneaux à l’avant.
• Insertar las lengüetas de dos paneles murales (AHD
o AHH), y deslizar los
paneles al frente.
AHD
AHD
AGW
• Bend the Corner Panel and snap the tabs in place. To
help with insertion, place the Wood Block (AIW) under the
Floor Panel directly under the tab being inserted. You
should hear a “click” when the tab pops into place.
• Plier le panneau de coin, et cliquer les languettes en
place. Afi n d’aider avec l’insertion, placer le bloc en bois
(AIW) sous le panneau du plancher directement sous
le volet étant inséré. Un « déclic » s’entendre
lorsque le volet est en place.
• Doblar el panel mural de esquina y embone
las lengüetas en su lugar. Para ayudar con la
inserción, colocar el bloque de madera (AIW) debajo
el panel del piso directamente debajo de la
lengüeta que se está insertando. Se escucha un
«clic» cuando la lengüeta embona en su lugar.
