TOOLS AND PARTS REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
5.2
5.3

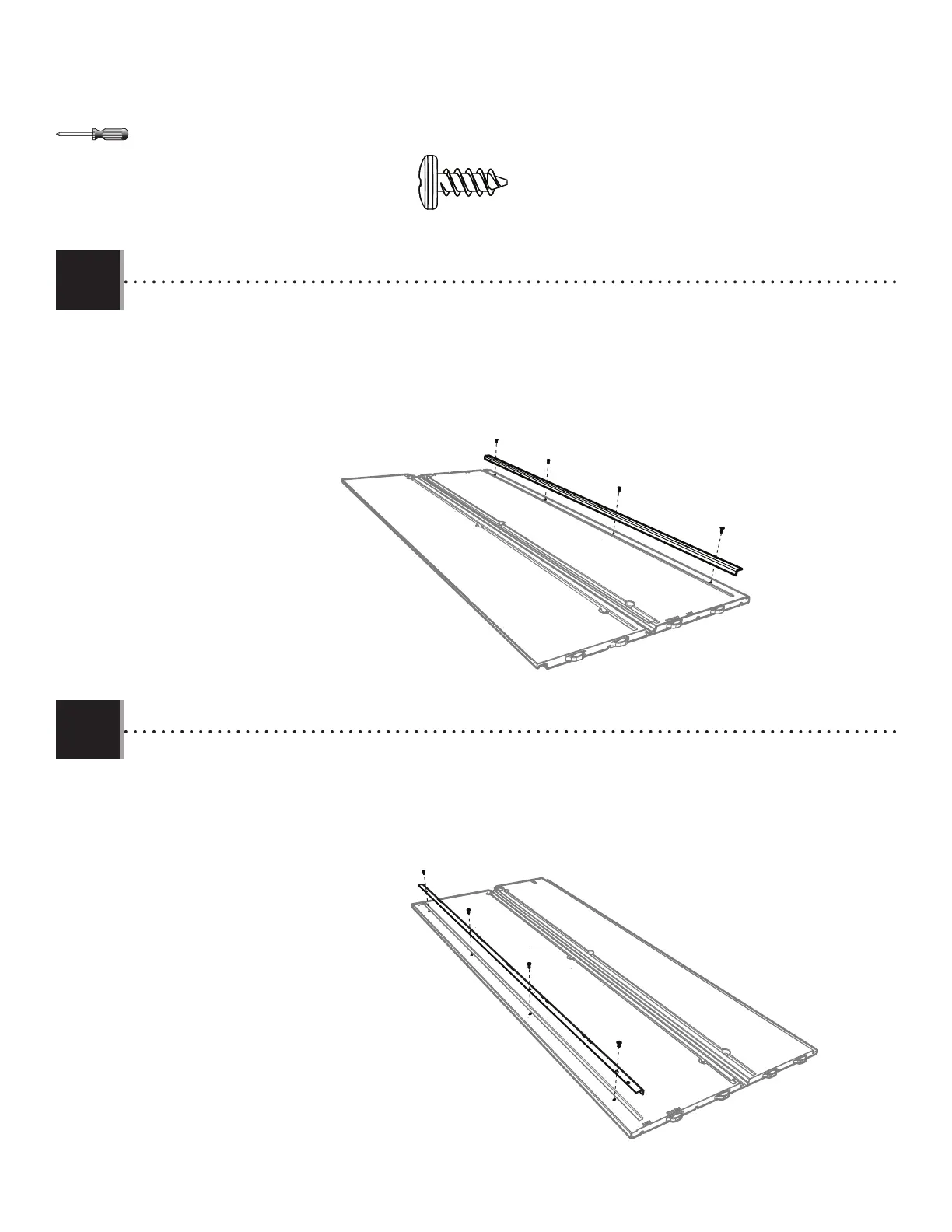

• Secure a wall support channel (AFM) to the corner wall panel (AGN) using four (4) screws (ADZ). The end with two holes goes
at the bottom.
• Fixer le canal de support mural (AFM) au panneau mural en coin (AGN) en utilisant quatre (4) vis (ADZ). L’extrémité avec deux
trous va sur le dessous.
• Sujetar un canal de soporte mural (AFM) al panel mural de esquina (AGN) usando cuatro (4) tornillos (ADZ). El extremo con
dos agujeros va en la parte inferior.
AGN
ADZ
ADZ
ADZ
ADZ
AFM
ADZ (x8)
• Secure a wall support channel (AFM) to the corner wall panel (AGY) using four (4) screws (ADZ). The end with two holes goes
at the top.
• Fixer un canal de support mural (AFM) au panneau mural en coin (AGY) en utilisant quatre (4) vis (ADZ). L’embout avec deux
trous va sur le dessus.
• Sujetar un canal de soporte mural (AFM) al panel mural de esquina (AGY) usando cuatro (4) tornillos (ADZ). El extremo con
dos agujeros va a la parte superior.
AGY
AFM
ADZ
ADZ
ADZ
ADZ
