33
TOOLS AND PARTS REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

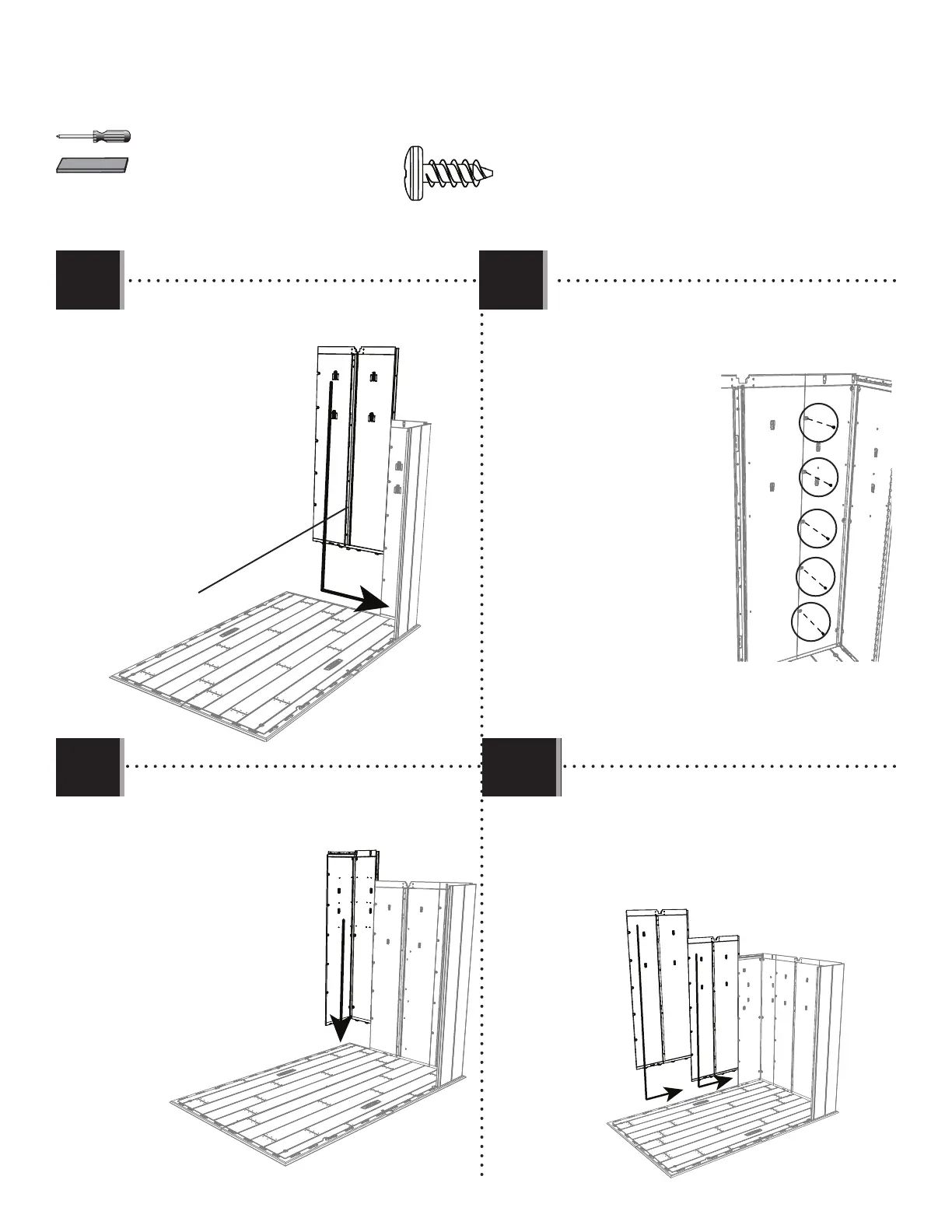

• Slide two wall panels (AHD) into place at the rear of
the fl oor. Secure with screws (ADZ).
• Faire glisser deux panneaux muraux (AHD) en place
au bord arrière du plancher. Les attacher à
l’aide des vis (ADZ).
• Deslizar dos paneles murales (AHD) en su lugar al
borde trasero del piso. Sujetarlos usando tornillos
(ADZ).
ADZ (x20)
AHD
AHD
5.7 5.8
5.10
5.9
AIW (x1)
• Secure the two panel
together using fi ve
(5) screws (ADZ). Do
not overtighten. The
attachment points have a
thin membrane that the
screws will puncture.
• Attacher les deux
panneaux l’un à l’autre
à l’aide des cinq (5)
vis (ADZ). Ne pas serrer
excessivement les vis.
Les vis perforeront les
membranes fi nes situées
aux points d’attache.
• Sujetar los dos paneles
el uno al otro usando
cinco (5) tornillos (ADZ).
No apretar demasiado
los tornillos. Los tornillos
perforán las membranas
delgadas situadas en los
puntos de conexión.
• Insert this corner panel (AGW) like the fi rst corner
wall panel. Secure with screws (ADZ).
• Insérer ce panneau angulaire (AGW) comme le
primier panneau
angulaire. Bien
l’attacher à l’aide
des vis (ADZ).
• Insertar este panel
angular (AGW) como
el primer panel
angular. Sujetarlo
con tornillos (ADZ).
AGW
• Slide a wall panel (AHD) into place.
• Faire glisser un panneau mural (AHD) en place.
• Deslizar un panel mural (AHD) en su lugar.
AHD
AFM
