TOOLS AND HARDWARE REQUIRED / INSTRUMENTAL Y HERRAJE REQUERIDOS / OUTILS ET QUINCAILLERIE REQUIS
X SECTION 5 (CONTINUED) / SECCIÓN 5 (CONTINUACIÓN) / SECTION 5 (SUITE)
ABV (x2)
ADB (x2)
AAB (x2)
AEB (x2)
7/16"
(11 mm)
AHV
AIO
AIL (x1)
AHV (x1)
AHX (x1)
AHX
AHV
AIL
AAB
ABV
ADB
AEB

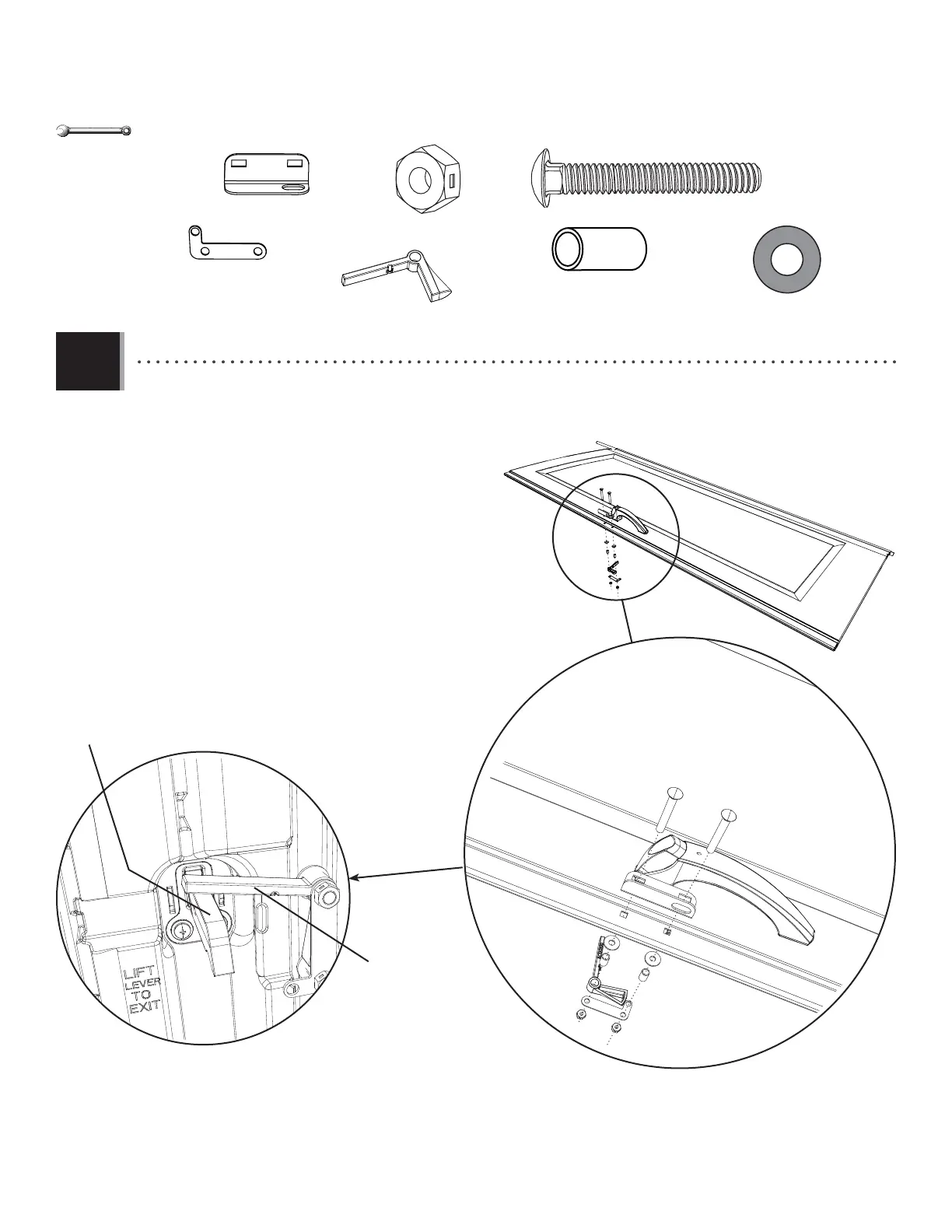

• Attach the Locking Hardware using the hardware included. The arm of the Latch rests on top of the Thumb Lever.
• Sujete los accesorios de cierre usando el herraje incluido. El brazo del Pestillo se queda sobre la Palanca de pulgar.
• Attachez les accessoires de verrouillage à l’aide de la quincaillerie incluse. Le bras du Loquet doit rester sur le Levier
poussoir.
Rear of Door / Trasero de la puerta / Arrière de la porte
Arm of Latch
Brazo del Pestillo
Bras du Loquet
Thumb Lever
Palanca de pulgar
Levier poussoir
