114
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

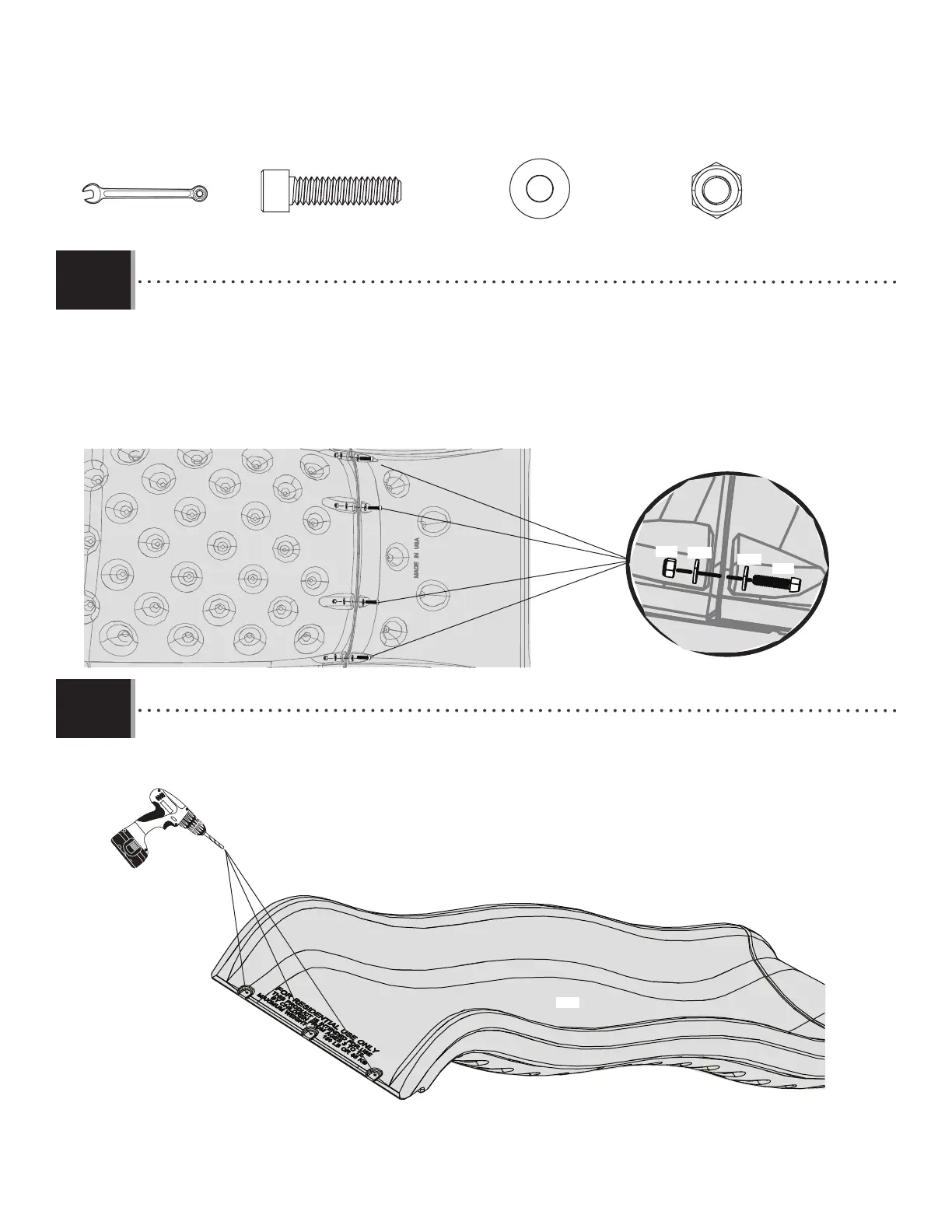

5.22
• Secure the Slide parts with the hardware indicated.
• Fixer les pièces du toboggan avec la quincaillerie indiquée.
• Fijar las piezas del tobogán con el herraje indicado.
FEH
CLM
CLM
AZP
FEH (x4)
AZP (x4)
7/16 in/po (≈11 mm)
(2)
CLM (x8)
5.23
• Turn the Slide over. Drill three holes into the top part of the Slide.
• Retourner la glissoire. Percer trois trous en haut du toboggan.
• Girar el tobogán. Hacer tres agujeros en la parte superior del tobogán.
FHU
To Next Page
