Lifetime 90913 - Page 115

115
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
5.24
ARN (x3)
CVZ (x3)
AAN (x3)
3/16in/po (≈5 mm)
(1)
(1)
(1)

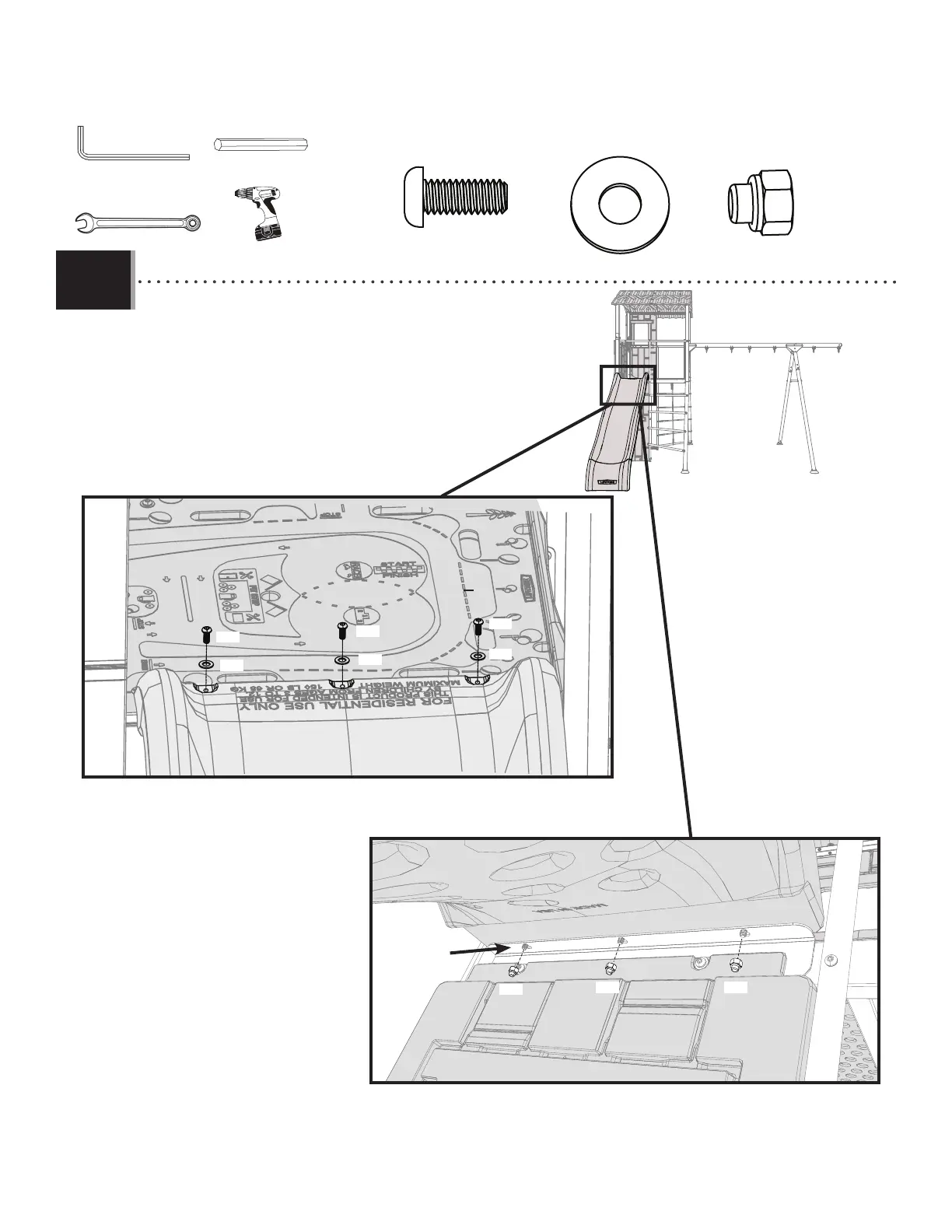

• Place the Slide over the holes in the Deck Brace (FTO) and
secure with the hardware indicated.
• Placer la glissière sur les trous du support de pont (FTO) et la
fi xer avec la quincaillerie indiquée.
• Colocar la resbaladilla encima de los orifi cios en el soporte
de la cubierta (FTO) y asegúrelo con el herraje indicado.
Top of Deck View / Vue du dessus des ponts / Vista Superior de la Plataforma
Under Deck View / Vue du dessous des ponts / Vista Inferior de la Plataforma
ARN
ARN
ARN
CVZ
CVZ
CVZ
AAN
AAN AAN
1/2 in/po (≈13 mm)
(1)
FTO
