33
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
FAM (x2)
BTS (x2)
3/16 in/po (≈5 mm)
(2)
(1)
(1)
1.22
1.21
CBI
• Short Bracket on trapeze bar side.
• Support court sur le côté du trapèze.
• El soporte corto va en el lado del trapecio

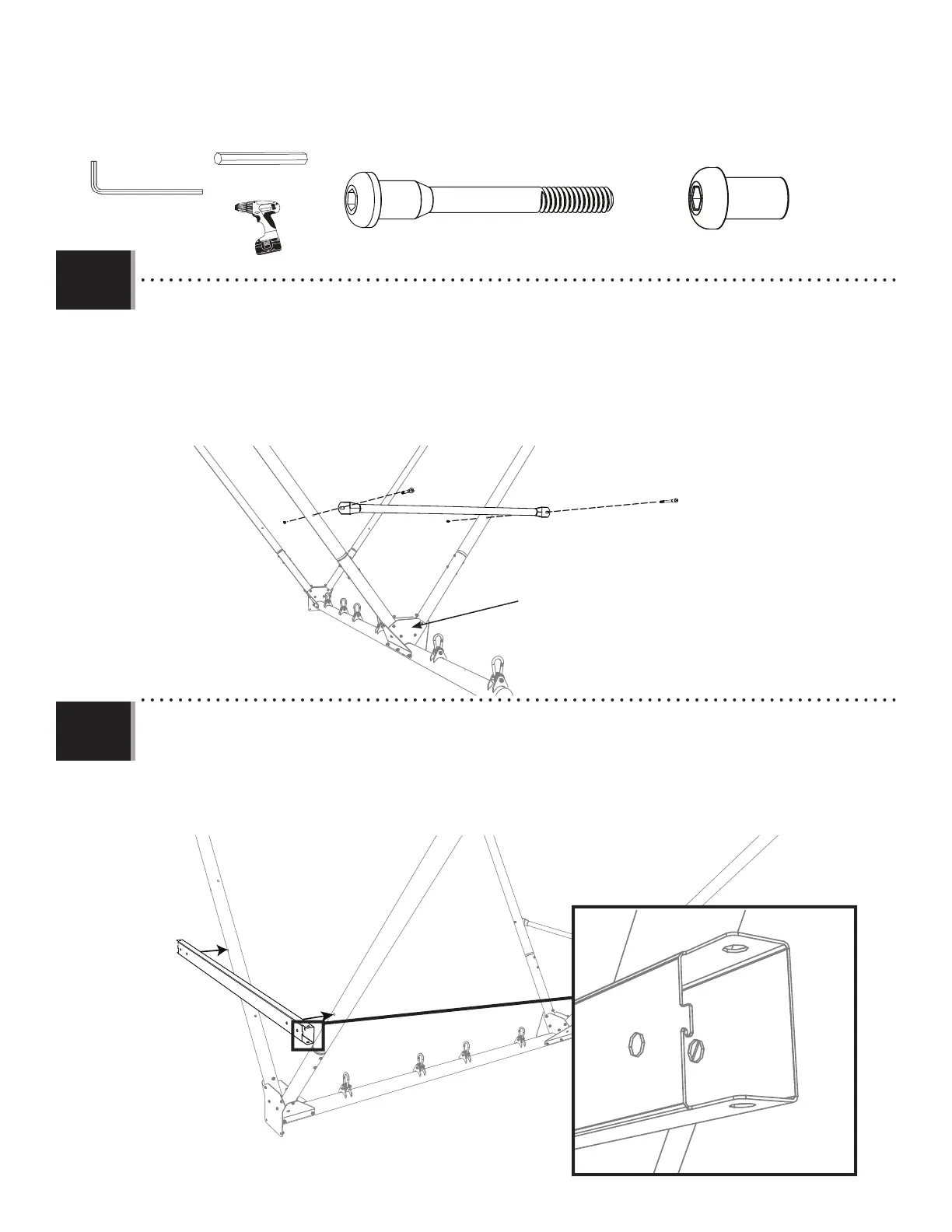

• Attach a Turn Bar (CBI) to the assembled A-Frame with the hardware shown. If there is diffi culty
completing this step, loosen neighboring hardware. Retighten all hardware once the step is complete.
• Attachez une Barre horizontale (CBI) au Cadre en « A » à l’aide des accessoires requis. S’il est diffi cile
de terminer cette étape, desserrer la quincaillerie avoisinante. Resserrer toute la quincaillerie une fois
l’étape terminée.
• Sujete la Barra (CBI) al Conjunto del armazón en «A» usando los elementos requeridos. Si tiene
difi cultad para completar este paso, afl oje los elementos adyacentes. Vuelva a apretar todos los
elementos una vez que complete este paso.
FAM
FAM
BTS
BTS
• Place the A-Frame Deck Rail (FRO) to the A-Frame. Be sure to angle the hooks on each end facing downward and
outward as shown in the image below.
• Placez le rail de la charpente en « A » (FRO) sur la charpente en « A ». Veillez à orienter les crochets à chaque
extrémité vers le haut et l’extérieur, comme indiqué sur l’image ci-dessous.
• Coloque el riel de la cubierta de la estructura «A» (FRO) en la estructura «A». Asegúrese de inclinar los ganchos en cada
extremo mirando hacia arriba y hacia afuera, como se muestra en la siguiente imagen.
FRO
To Next Page
