TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
2.12

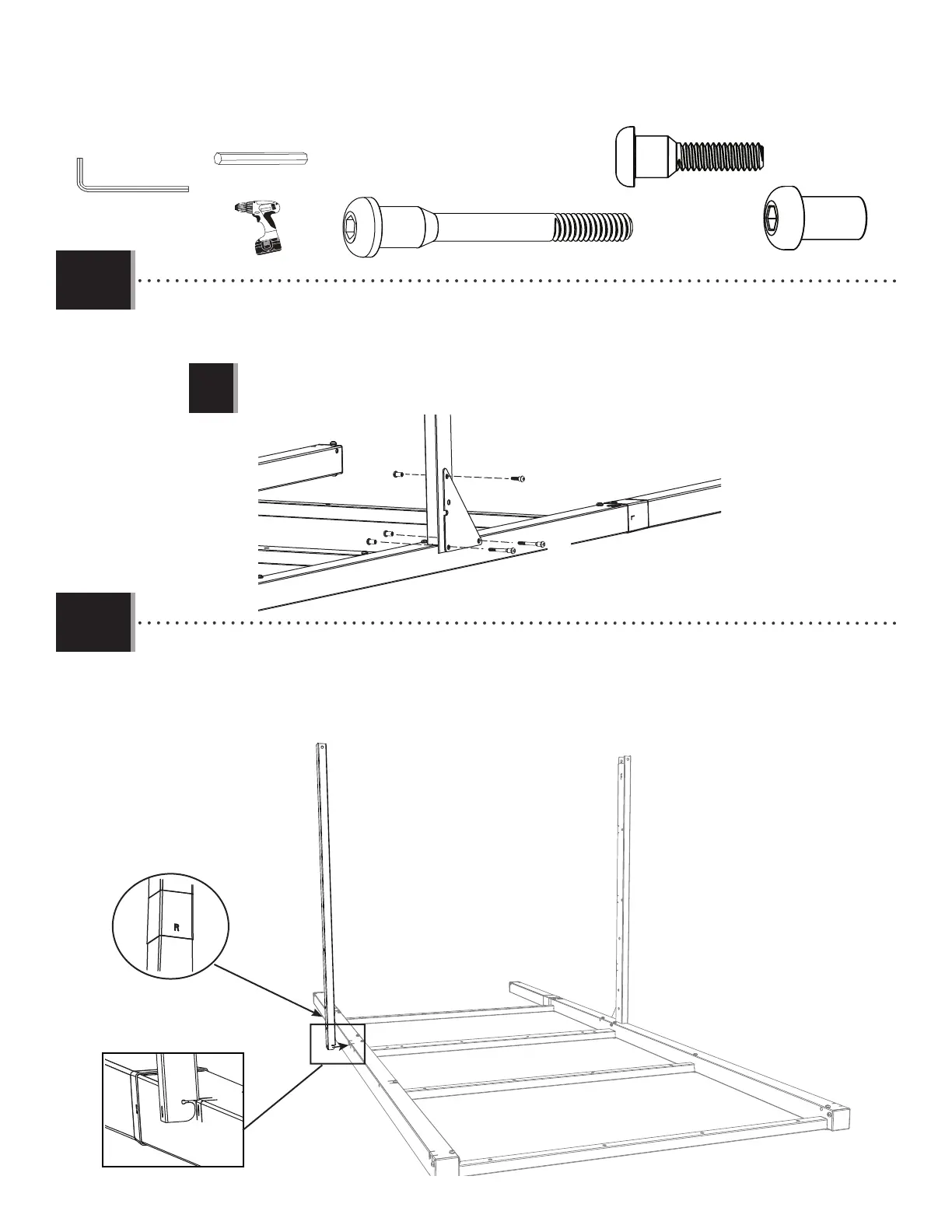

• Secure the Deck Bracket (FBJ) on the Main Deck Rail with the hardware illustrated.
• Fixez le support de pont (FBJ) sur la rampe du pont principal avec la quincaillerie illustrée.
• Fije el soporte de plataforma (FBJ) en el pasamanos de la plataforma principal con el herraje ilustrado.
FAM
FAM
DXX
BTS
BTS
BTS FBJ
BTS (x3)
DXX (x1)
FAM (x2)
3/16 in/po (≈5 mm)
(2)
2.13
• Place the Deck Support Pole (FBD) onto the Main Deck Support Poles on the right side. Slide the tabbed ends into
the slots.
• Placez le poteau de support du pont (FBD) sur les poteaux de support du pont principal sur le côté droit. Faites
glisser les extrémités crantées dans les fentes.
• Coloque el poste de soporte de la plataforma (FBD) en los postes de soporte de la plataforma principal en el lado
derecho. Deslice los extremos con lengüetas en las ranuras.
FBD
!
• DO NOT OVERTIGHTEN THE HARDWARE! Overtightening the hardware will cause the metal frame to bend.
• NE PAS TROP SERRER LA QUINCAILLERIE! Le cadre en métal pliera si la quincaillerie est trop serrée.
• ¡NO APRETAR DEMASIADO EL HERRAJE! Si el herraje se aprieta demasiado, el marco metálico se doblará.
(1)
(1)
