87
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

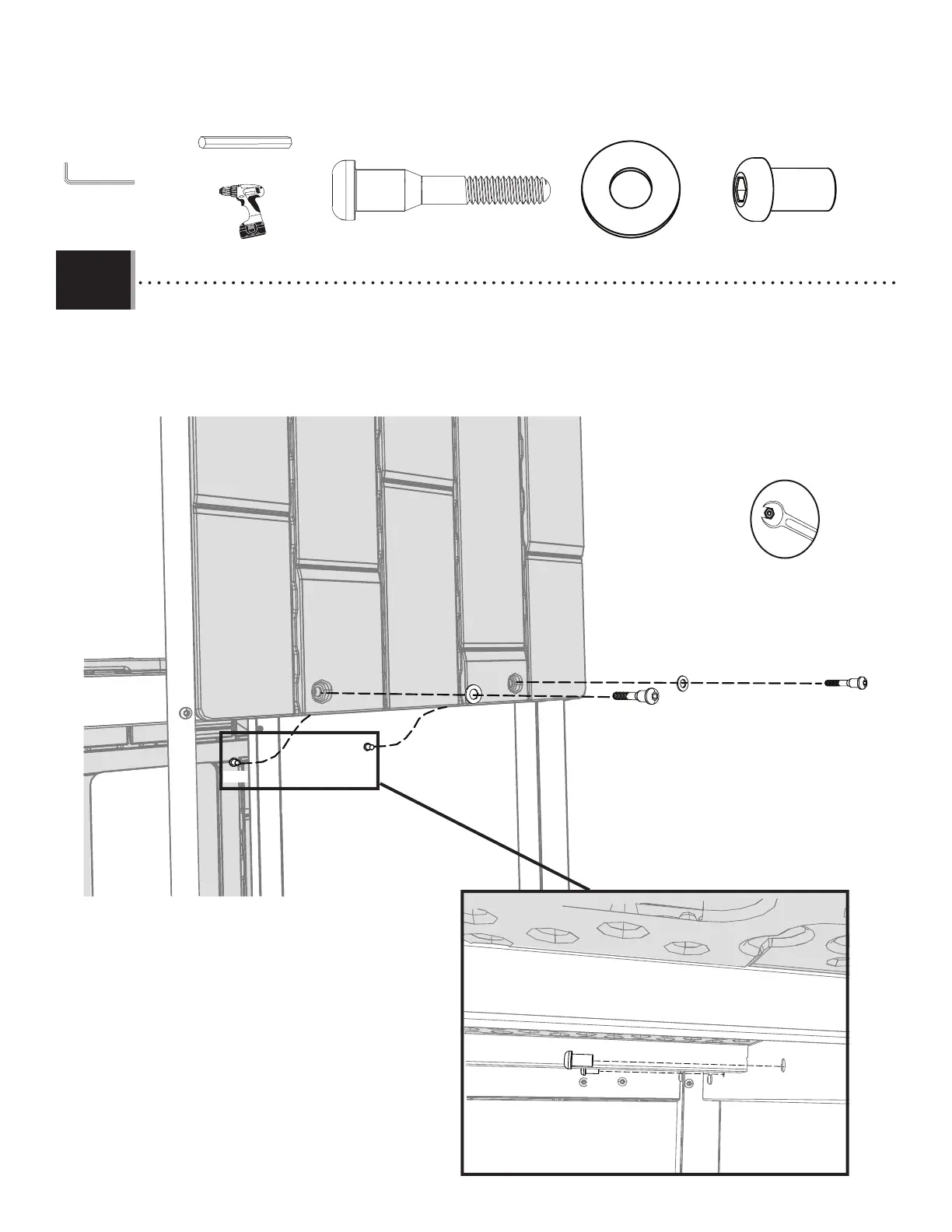

3.20
• Secure the second Window Panel (FCM) to the lower deck frame with the hardware indicated. Tighten all hardware
now.
• Fixer le deuxième panneau de fenêtre (FCM) à la charpente du pont inférieur avec la quincaillerie indiquée. Serrez
bien tous les accessoires maintenant.
•
• Asegure el segundo panel de ventanas (FCM) a la estructura de la cubierta inferior con los elementos indicados.
Apriete todo el herraje ahora.
CVZ
CVZ
DXS
DXS
BTS
BTS
BTS (x2)
CVZ (x2)
3/16 in/po (≈5 mm)
(2)
(1)
(1)
DXS (x2)
Lower Panel View / Vue inférieure du panneau / Vista del panel inferior
BTS
BTS
