Lifetime QUICK ADJUST 90518 - Page 25

21
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (SIGUE)
4.1
3/4” (x2)
ABL (x2)
AAX (x1)
ADG (x1)
6 5/8 ” (168mm)
6 5/8’’ (168mm)

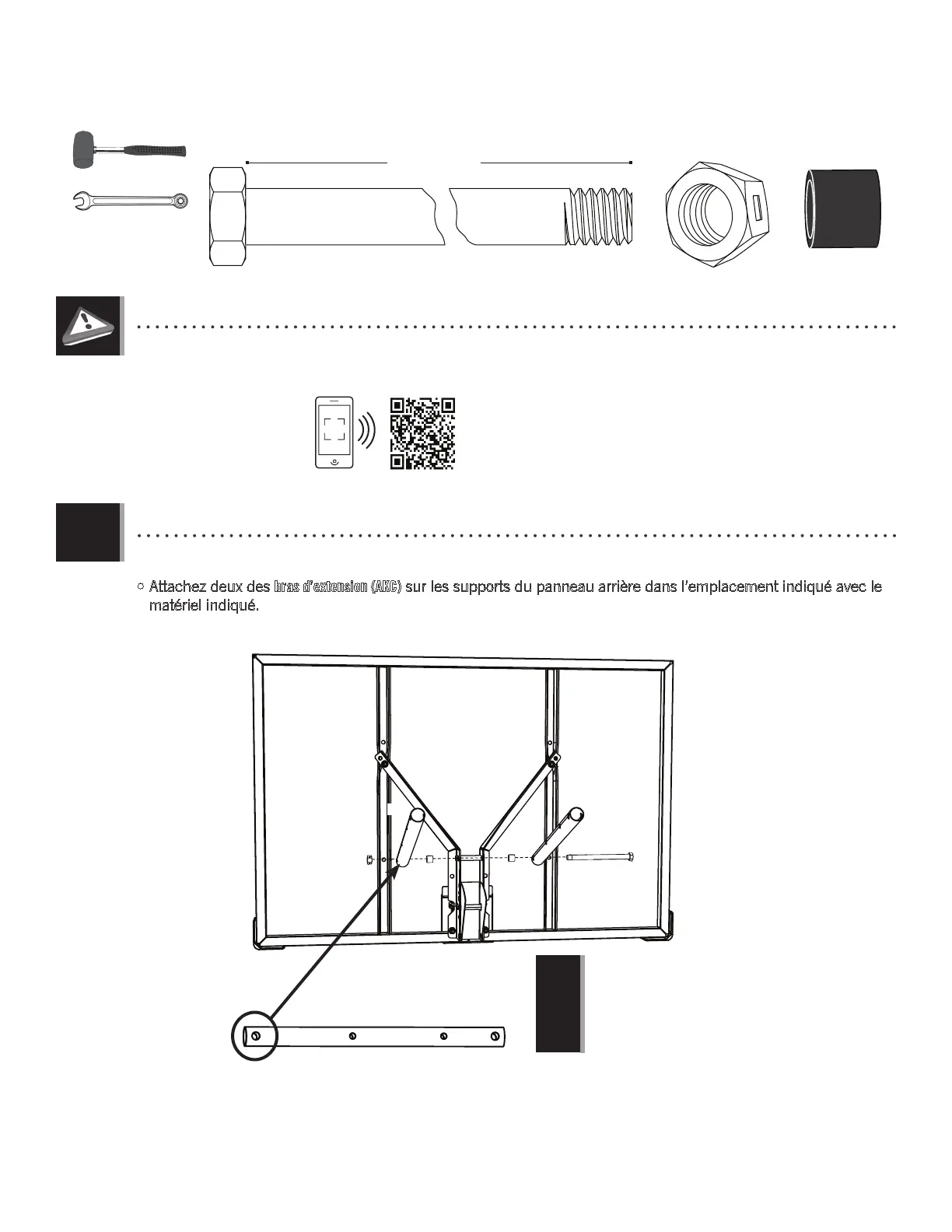

• Secure two of the Extension Arms (AKC) to the Backboard Brackets in the location shown with the hardware
indicated.
• Attachez deux des bras d’extension (AKC) sur les supports du panneau arrière dans l’emplacement indiqué avec le
matériel indiqué.
• Sujete, con el equipo indicado, dos de los brazos de extensión (AKC) a los soportes del tablero en el lugar que se
muestra.
• Tighten the Centerlock Nut (AAX) until it is fl ush with
the end of the Bolt.
• Serrez l’écrou de blocage central (AAX) jusqu’à ce qu’il
soit au ras de l’extrémité du boulon.
• Apriete la tuerca de bloqueo central (AAX) hasta que
esté a ras del extremo del perno.
!
AAX
ABL
ADG
AKC
ABL
AKC
• If you have trouble with this section, scan the code below to view a video on on its assembly.
• Si vous avez des problèmes avec cette section, scannez le code QR en dessous pour voir un vidéo de l’assemblage.
• Si tiene problemas con esta sección, escanee el código QR debajo para ver un video del ensamble.
• http://go.lifetime.com/quickadjust-steelframeboardtopole
