FLOWMASTER HYDRAULIC PUMP
Repair Instruction
Form 403626

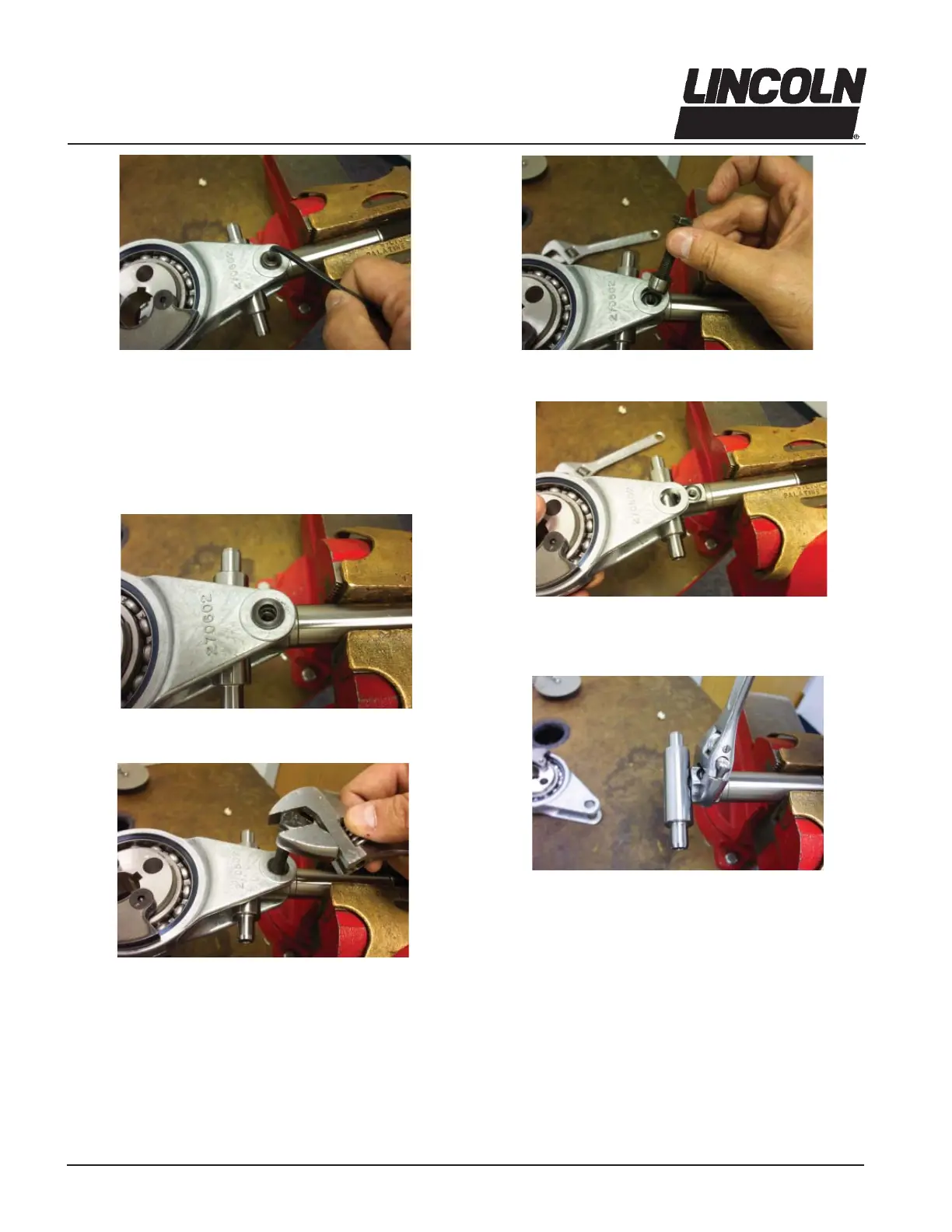

26. Remove crankkrod and eccentric assembly (Items 1-7).
26. Entfernen Sie crankkrod und Exzenterversammlung
(Einzelteile 1-7).
24. Press out wrist pin bushing (Item 12) with 5/16-24 bolt,
needed since pivot bushings often stick in wrist pin anchor
(Item 13a).
24. Pressen Sie Handgelenkstift Buchse (Einzelteil 12) mit dem
Schraubbolzen 5/16-24 heraus, der seit Gelenkbuchsen häufi g
Stock im Handgelenkstift Anker (Einzelteil 13a) erforderlich ist.
25. Remove wrist pin bushing (Item 12).
25. Entfernen Sie Handgelenkstift Buchse (Einzelteil 12).
23. View of wrist pin bushing (Item 12).
23. Ansicht des Handgelenkstiftes Buchse (Einzelteil 12).
22. Remove wrist pin bushing screws (Item 11). (Reassem-
bly torque: 100-110 in. lbs. (11.3 - 12.4 Nm).) Reassembly
recommendations: use Loctite 242 or equivalent on screw
threads).
22. Entfernen Sie Handgelenkstift Buchse Schrauben (Ein-
zelteil 11). (Wiederversammlungdrehkraft: 11,3 - 12,4 Nm
(100-110 inch lbs.).) Wiederversammlungempfehlungen:
verwenden Sie Loctite 242 oder Äquivalent auf Schraube
Gewinden).
27. Loosen wrist pin anchor (Item 13a). (Reassembly torque:
20 - 25 Ft. Lbs. (27.1 - 33.9 Nm).)
27 Lösen Sie Handgelenkstift Anker (Einzelteil 13a). (Wieder-
versammlungdrehkraft: 27,1 - 33,9 Nm (20 - 25 Ft. Lbs.).)
