Page Number - 31
Form 403626
FLOWMASTER HYDRAULIC PUMP
Repair Instruction

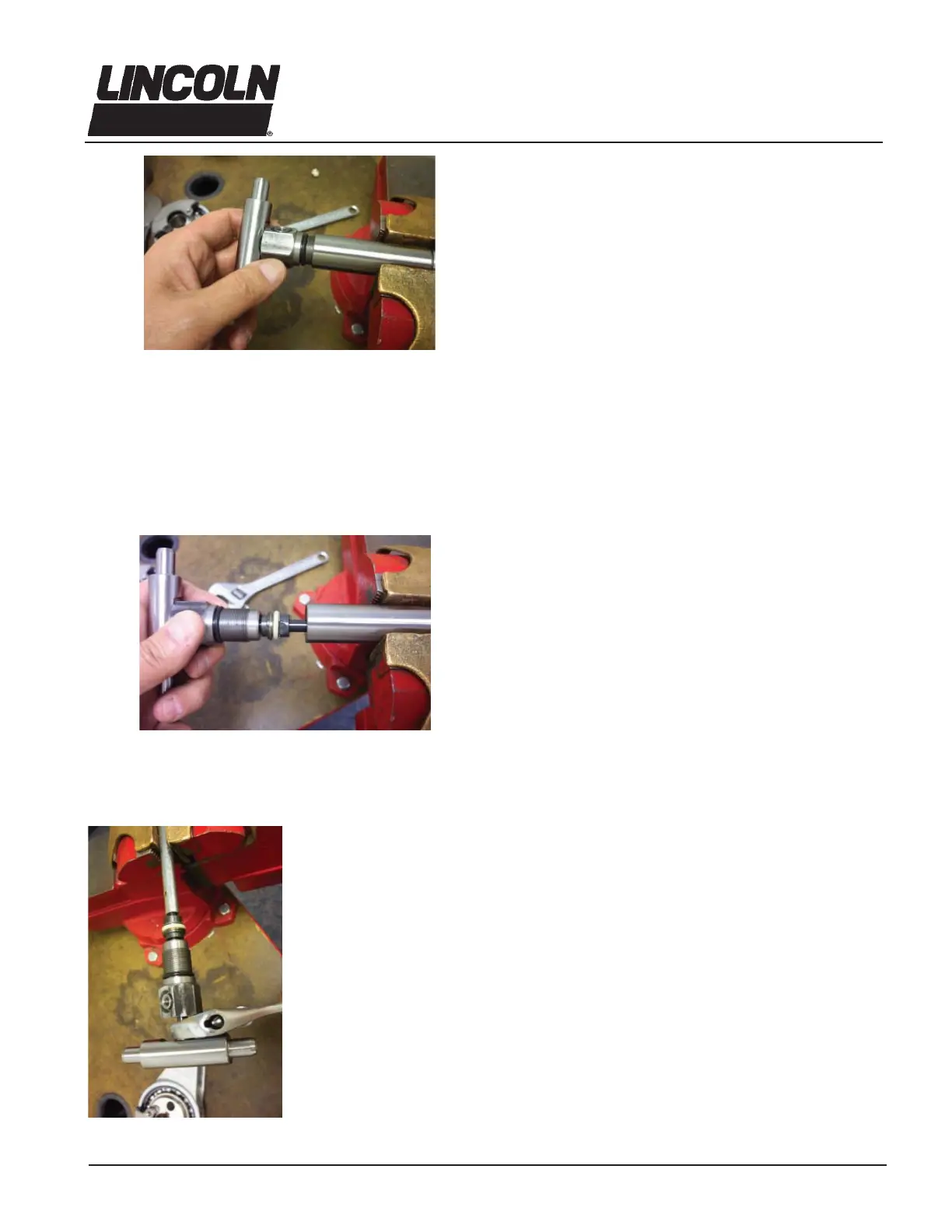

28. Remove wrist pin anchor (Item 13a). (Reassemblly recom-
mendations: replace O-ring seal (Item 13b), be sure threads on
wrist pin anchor (Item 13a) are clean and free of all oil or other
fl uids.)
28. Entfernen Sie Handgelenkstift Anker (Einzelteil 13a).
(Reassemblly Empfehlungen: ersetzen Sie O-Ring Dichtung
(Einzelteil 13b), seien Sie sicher, daß Gewinde auf Hand-
gelenkstift Anker (Einzelteil 13a) sauber und von allem Öl oder
von anderen Flüssigkeiten. frei sind)
29. View of plunger tube and plunger tube bushing assembly
(Items 10, 10a, 10b, 10c and 10d).
38. Ansicht des Spulenkernschlauches und der Spulenkern-
schlauchbuchse (Einzelteile 10, 10a, 10b, 10c und 10d).
30. Loosen plunger tube
(Item 10). (Reassembly
torque: 100-110 in. lbs. (11.3
- 12.4 Nm)).
30. Lösen Sie Spulenkern-
schlauch (Einzelteil 10).
(Wiederversammlung-
drehkraft: 11,3 - 12,4 Nm
(100-110 inch lbs.).)
