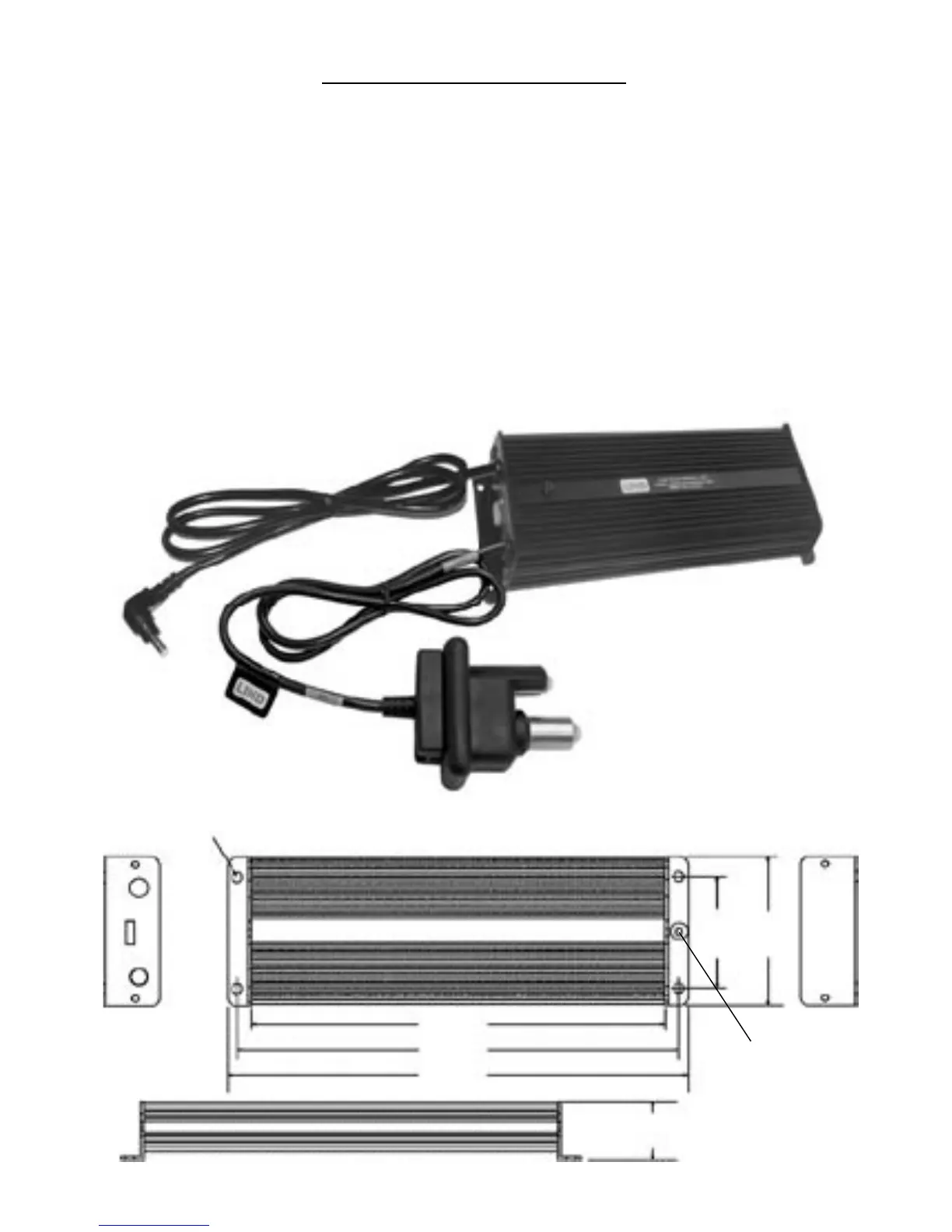

LIGAR À
ENTRADA DE
ALIMENTAÇÃO
DO COMPUTADOR
PORTÁTIL OU
DISPOSITIVO
CONECTOR DE ENTRADA
(CONECTOR NATO SLAVE EXIBIDO)
5,1mm 4 locais
5.6 cm
7.6 cm
21 cm
22.4 cm
23.3 cm
2.9 cm
22
Instruções de operação
Instale o transformador de corrente num local que permita a circulação de ar em volta do mesmo. Uma
circulação de ar restrita em volta do transformador pode provocar o sobreaquecimento ou encerramento
do transformador. Esta é uma característica de segurança e não irá danicar o transformador ou o
seu dispositivo. Não monte o transformador de modo que possa impedir a dissipação de calor. O
transformador não se destina a ser instalado no compartimento do motor ou em qualquer outro local
onde possa car exposto a humidade ou calor excessivos.
O transformador é fornecido com extremidades angeadas que possuem orifícios de xação pré-perfurados
para montagem. Consulte a ilustração a seguir para saber as dimensões de montagem. Escolha um
local de montagem onde não seja possível a ocorrência de danos ao transformador ou à instalação
eléctrica nas imediações.
O cabo de entrada será fornecido com um conector de entrada de alimentação especicado previamente
ou pode ser fornecido com cabos a descoberto para ligação directa de tensão de entrada ou a um
conector correspondente apropriado consoante a preferência do utilizador. Se forem fornecidos cabos
a descoberto, o o preto será sempre o o terra (-negativo). O conector de entrada é então ligado
ao conector correspondente apropriado da fonte de tensão CC. O cabo de saída liga directamente ao
interruptor de entrada CC do computador portátil ou dispositivo.
(Alguns Modelos)
terra (-negativo)
