ENCHUFE LA
CLAVIJA DE
ENTRADA DE
POTENCIA DEL
PORTÁTIL O
DISPOSITIVO.
CONECTOR DE POTENCIA DE
ENTRADA (SE MUESTRA EL
CONECTOR ESCLAVO NATO)
Instrucciones de funcionamiento
Instale el adaptador de corriente en una ubicación que permita el ujo de aire alrededor del mismo.
El ujo de aire restringido alrededor del adaptador puede ocasionar que el adaptador se sobrecaliente
y se apague. Se trata de una función de seguridad y no dañará el adaptador o a su dispositivo. No
monte el adaptador de tal forma que no se pueda disipar el calor. Este adaptador no está previsto para
su instalación en el compartimiento del motor ni en ningún otro sitio donde pueda verse expuesto a
la humedad o a calor excesivo.
El adaptador se suministra con extremos con reborde que tienen oricios ya perforados para su
montaje

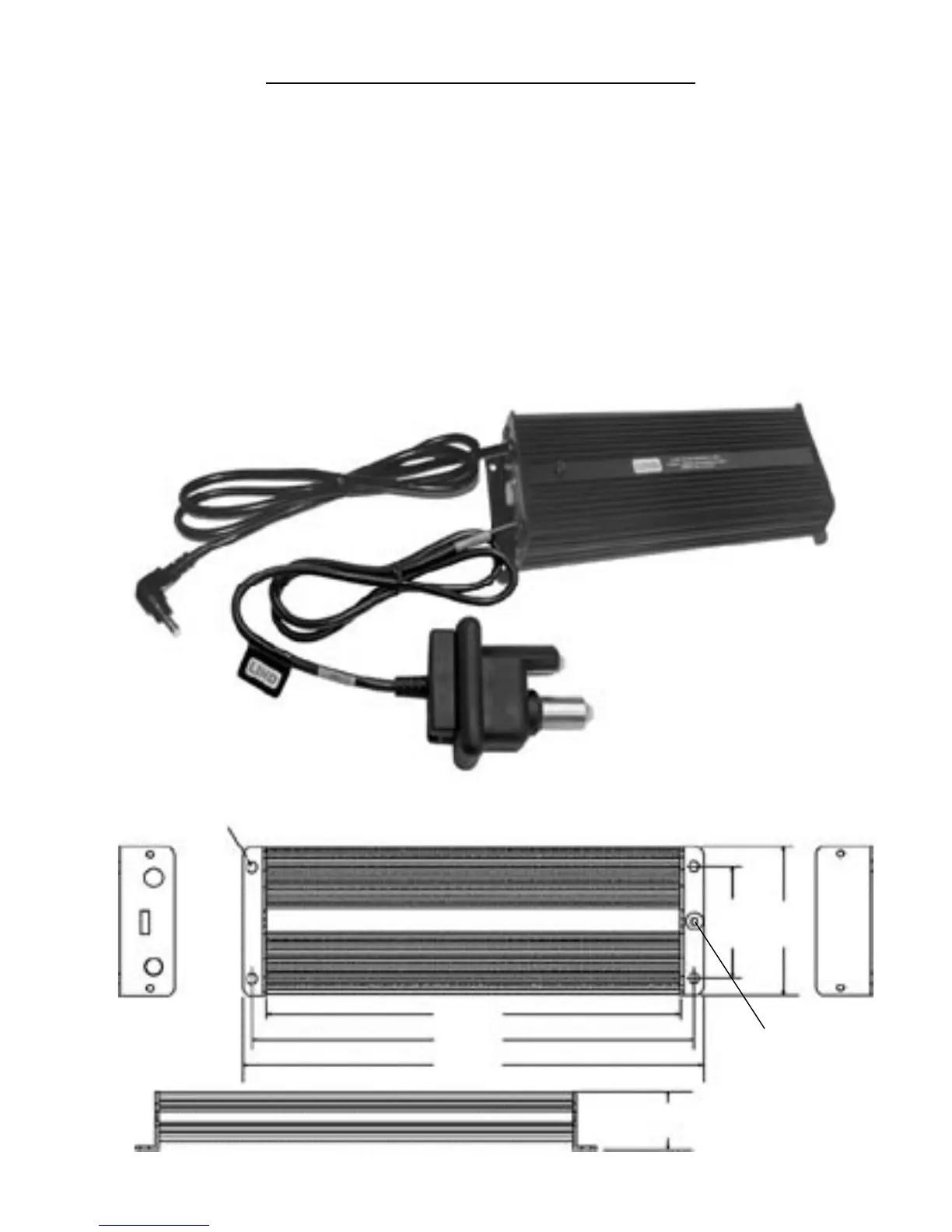

. Vea el diagrama que aparece debajo para conocer las dimensiones del montaje. Elija un sitio
de montaje donde el adaptador o el cableado crítico de los alrededores no puedan sufrir daños
.
El cable de entrada se suministrará con un conector de entrada de corriente previamente especicado,
o puede suministrarse con cables desnudos para la conexión directa con el voltaje de entrada o con un
conector adecuado de apareamiento a discreción del usuario. Cuando se suministran cables desnudos,
el cable negro siempre será la tierra común (-negativo). El conector de entrada se enchufa entonces
en el conector correspondiente adecuado de la fuente de voltaje de CC. El cable de salida se enchufa
directamente a la clavija de entrada de CC del portátil o dispositivo.
5.1mm de diámetro
4 lugares
5.6 cm
7.6 cm
21 cm
22.4 cm
23.3 cm
2.9 cm
(En Algunos Modelos)
común (-negativo)
