S’INSÈRE
DANS LA PRISE
D’ENTRÉE DU
CONNECTEUR
D’ALIMENTATION
DU PORTABLE OU DU PÉRIPHÉRIQUE
(IMAGE D’UN CONNECTEUR DE TYPE
NATO SLAVE)
Instructions de fonctionnement
Installez l’adaptateur dans un endroit permettant à l’air de circuler autour de l’adaptateur.
Une mauvaise circulation d’air autour de l’adaptateur peut entraîner la surchauffe ou l’arrêt de
l’adaptateur. Il s’agit d’une mesure de sécurité. Cette caractéristique n’endommagera ni l’adaptateur
ni votre appareil. N’installez pas votre adaptateur dans un espace où la chaleur ne peut pas se dissiper.
Cet adaptateur n’est pas destiné à être installé dans le compartiment moteur ni dans tout autre endroit
où il serait exposé à l’humidité ou à une température excessive.

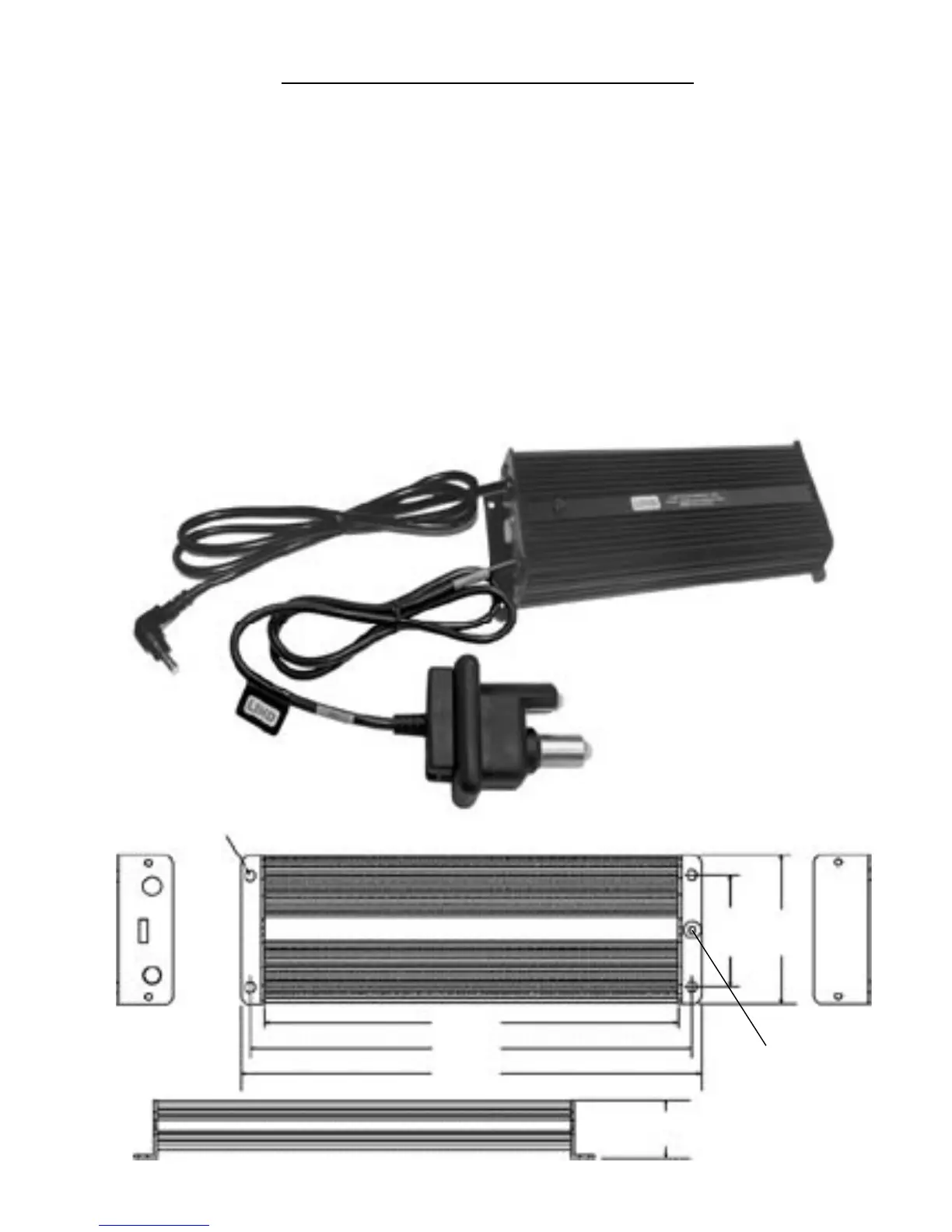

Les extrémités de l’adaptateur possèdent des brides munies de trous de xation pré-percés. Voir le
dessin ci-dessous pour les dimensions de xation. Choisissez un endroit de xation qui ne causera
aucun dommage à l’adaptateur ni à d’importants circuits électriques à proximité.
Le câble d’entrée sera équipé d’un connecteur d’entrée à tension prédénie ou de ls conducteurs
nus permettant de le connecter directement à la tension d’entrée ou à un connecteur homologue
approprié choisi par l’utilisateur. S’il est équipé de ls conducteurs nus, le l noir correspondra
toujours à la prise de terre (pôle négatif). On insère alors le connecteur d’entrée dans le connecteur
homologue approprié de la source de courant continu. Le câble de sortie s’insère directement dans
la prise d’entrée CC du portable ou du périphérique.
5,1mm en 4 endroits
5.6 cm
7.6 cm
21 cm
22.4 cm
23.3 cm
2.9 cm
10
(Certains Modèles)
terre (pôle négatif)
