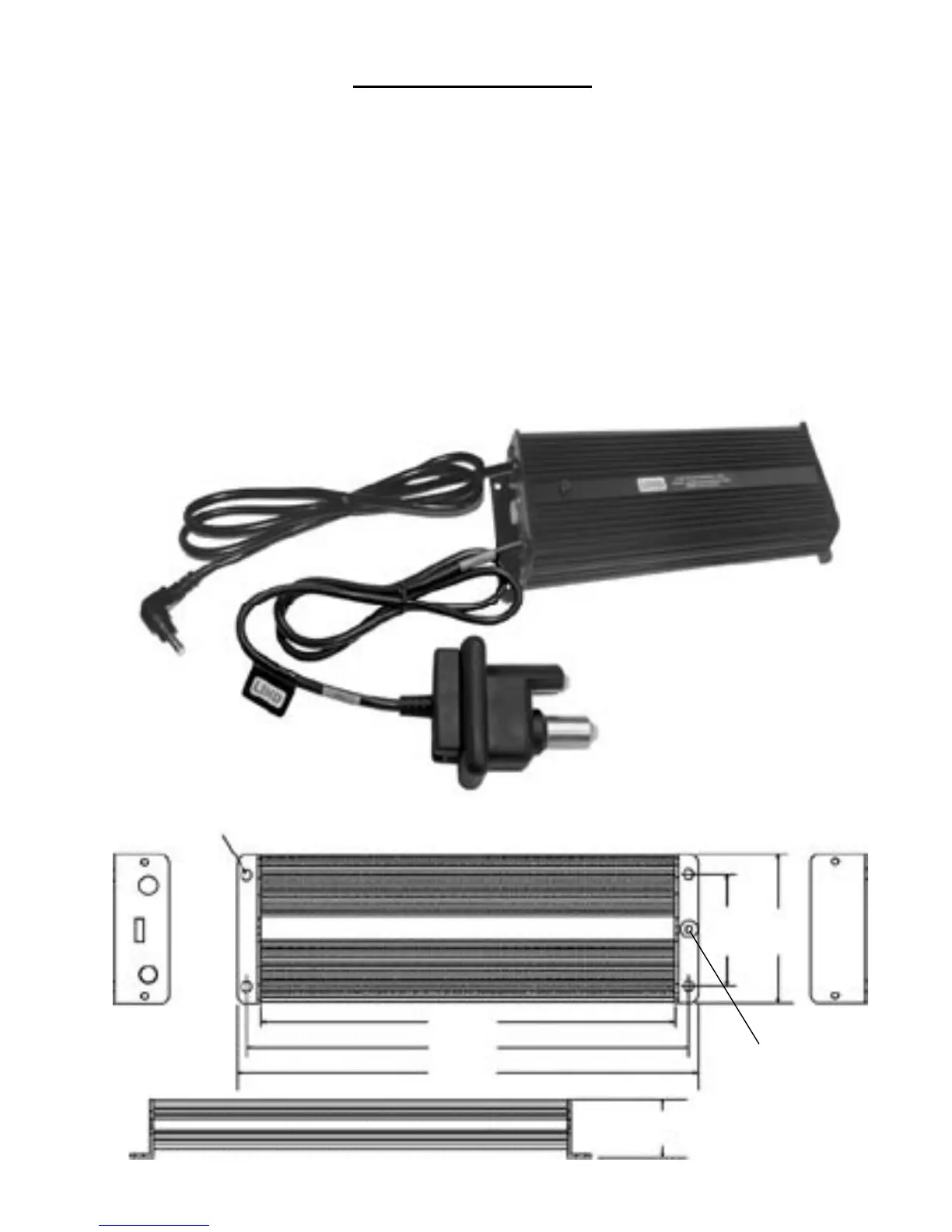

COLLEGARE A PRESA
JACK INGRESSO
ALIMENTAZIONE
DI PC PORTATILE O
PERIFERICA
CONNETTORE ALIMENTAZIONE
INGRESSO (ILLUSTRATO CONNETTORE
SLAVE NATO)
diametro 5,1 mm 4 Posti
5.6 cm
7.6 cm
21 cm
22.4 cm
23.3 cm
2.9 cm
14
Istruzioni d’uso
Installare l’adattatore di alimentazione in un punto in cui l’aria possa circolarvi intorno. Un usso
ristretto d’aria intorno ad esso potrebbe causarne il surriscaldamento e lo spegnimento. Questa è una
misura di sicurezza che non danneggia né l’adattatore né il dispositivo. Non ssare l’adattatore in
modo che il calore non possa disperdersi. L’adattatore non deve essere installato nel vano motore
o in altri luoghi in cui potrebbe essere esposto ad umidità o calore eccessivo.
Il dispositivo è dotato di estremità angiate dotate di fori predisposti per il montaggio. Per le
dimensioni di montaggio vedere il disegno qui di seguito. Scegliere un luogo di montaggio in cui
non si possano vericare danni all’adattatore o a cablaggi importanti in prossimità.
Il cavo di ingresso è fornito di connettore di ingresso di potenza pre-specicata o di conduttori
a li scoperti per un collegamento di tensione diretto in ingresso o per un connettore adatto, a dis-
crezione dell’utente. Se viene fornito con conduttori scoperti, il lo nero è sempre quello comune
di terra (negativo -). Il connettore di ingresso viene quindi inserito nel corrispondente connettore
della sorgente di tensione a c.c. Il cavo di uscita si collega direttamente alla presa jack di ingresso
a c.c. del PC portatile o del dispositivo.
(Alcuni Modelli)
terra (negativo -)
