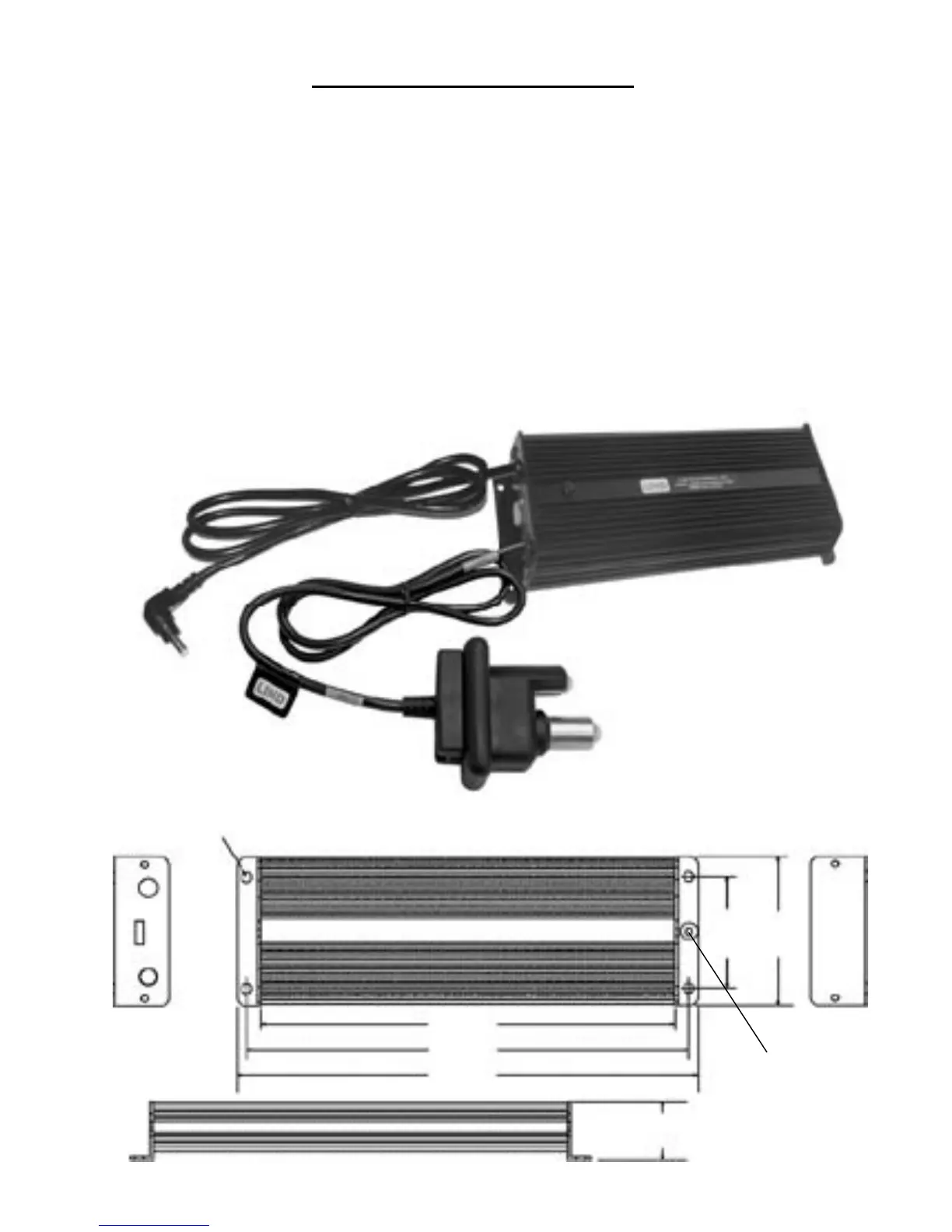

STEEK IN STEKERBUS
VOOR INPUTSTROOM
VAN LAPTOP OF APPARAAT
CONNECTOR INPUTSTROOM
(NATO SLAAFCONNECTOR AFGEBEELD)
Bedieningsinstructies
Installeer de stroomadapter op een plaats die het toelaat dat lucht rond de adapter stroomt. Als de
luchtstroom rond de adapter beperkt wordt, kan dit ertoe leiden dat de adapter oververhit raakt en
ophoudt met werken. Dit is een veiligheidsfunctie en zal de adapter of uw apparaat niet schaden.
Bevestig de adapter niet op een dergelijke manier dat hitte zich niet kan verspreiden en oplossen.
Deze adapter is niet bedoeld om geïnstalleerd te worden in het motorcompartiment of een andere
plaats waar deze mogelijk blootgesteld wordt aan vocht of uitzonderlijke hitte.
De adapter wordt standaard geleverd met einden met opstaande randen die voorgeboorde openingen
bezitten voor bevestiging. Zie de onderstaande tekening voor de afmetingen voor bevestigen. Kies
een bevestigingsplaats waar schade aan de adapter niet kan voorkomen en waar geen belangrijke
bedrading in de nabijheid is.
De inputkabel zal standaard geleverd worden met een connector voor vooraf opgegeven stroominput
of deze kan ook geleverd worden met onbedekte draden voor een directe aansluiting op een inputvolt-
age of aan een geëigende overeenkomende connector zoals de gebruiker wil. Wanneer men onbedekte
draden krijgt, zal de zwarte draad altijd de gemeenschappelijk aarde zijn (- negatief). De inputconnector
wordt vervolgens gestoken in de juiste bijbehorende connector van de bron van het DC-voltage. De
outputkabel wordt direct gestoken in de DC-inputbus van de laptop of het apparaat.
Diameter 5,1 mm 4 plaatsen
5.6 cm
7.6 cm
21 cm
22.4 cm
23.3 cm
2.9 cm
18
(Enkele Modellen)
aarde (-negatief)
