VISTA GENERAL
ACCESORIOS INCLUIDOS
Manguito reductor de funda
Tubo de evacuación de aire caliente
Adaptador para kit de ventana
Kit ventana corredera

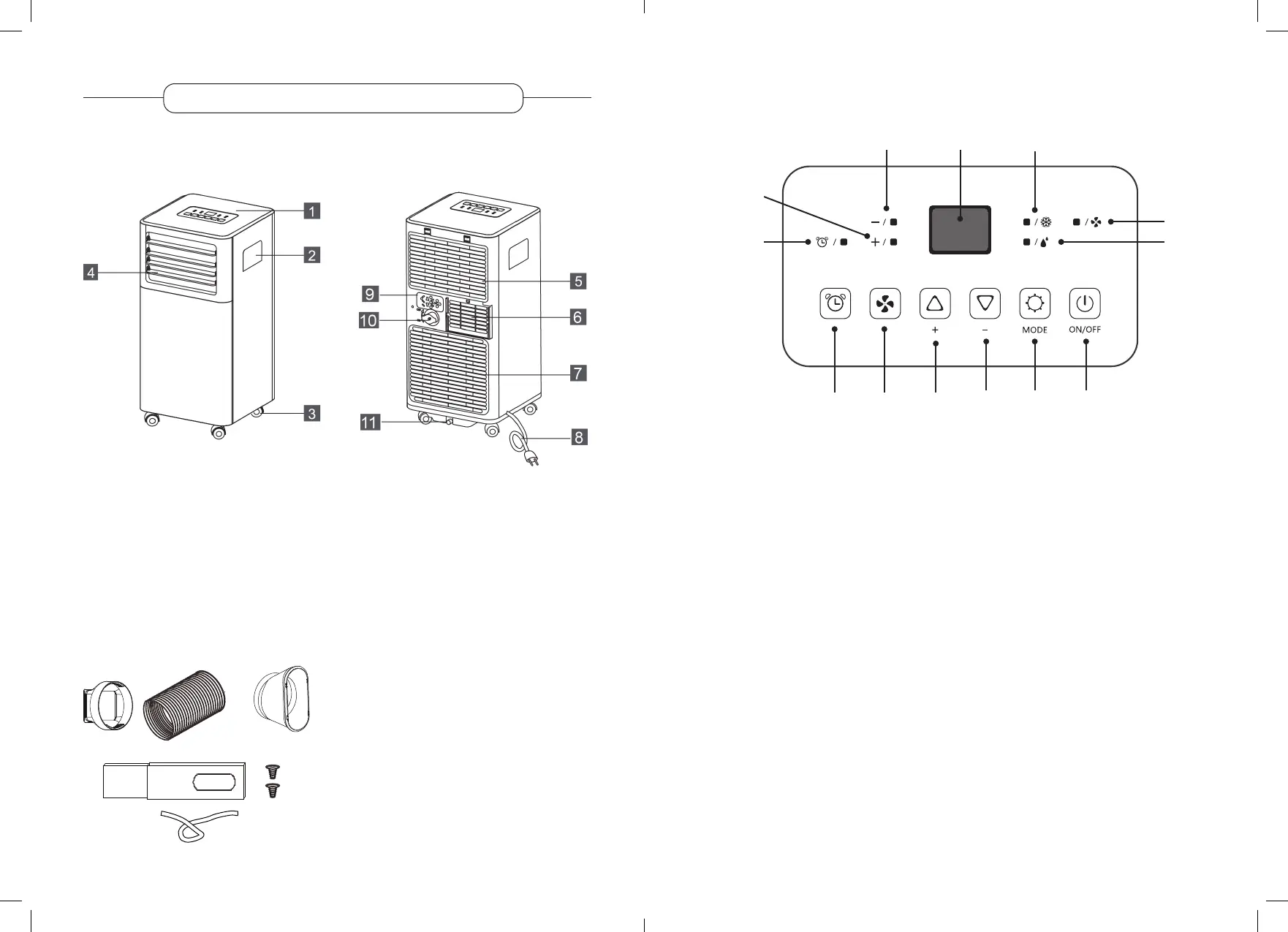

DESCRIPCIÓN DEL APARATO
1. Panel de control
2. Tirador (x 2)
3. Rueda multidireccional (x 4)
4. Pestaña de ventilación con orientación
manual
5. Rejilla de entrada de aire
6. Rejilla de salida de aire
7. Rejilla de entrada de aire
8. Cable de alimentación
9. Muesca para fi jación de la toma en la
parte trasera del climatizador
10. Tapón de vaciado intermedio
11. Tapón de vaciado de la bandeja de
condensación
Tubo de vaciado (no incluido en este modelo)
DESCRIPCIÓN DEL PANEL DE CONTROL
10
11 13
12
345
6
7
8
9
12
1. ON/OFF del climatizador
2. Selección de los modos
3. Disminuir
4. Aumentar
5. Selección de la velocidad de ventilación
6. Indicador luminoso del modo ventilación
7. Indicador luminoso del modo refrigeración
8. Indicador luminoso del modo deshumidifi cación
9. Selección del temporizador
10. Indicador luminoso del temporizador
11. Indicador luminoso de velocidad baja
12. Indicador luminoso de velocidad alta
13. Pantalla de visualización
