INSTALACIÓN
EVACUACIÓN DE AIRE CALIENTE
En el modo Refrigeración, el aparato se debe colocar cerca de una ventana o una abertura para
que el aire caliente se pueda expulsar al exterior.
En primer lugar, coloque la unidad sobre un suelo plano y asegúrese de mantener una distancia
mínima de 45 cm alrededor de la unidad y de una fuente de alimentación cercana.

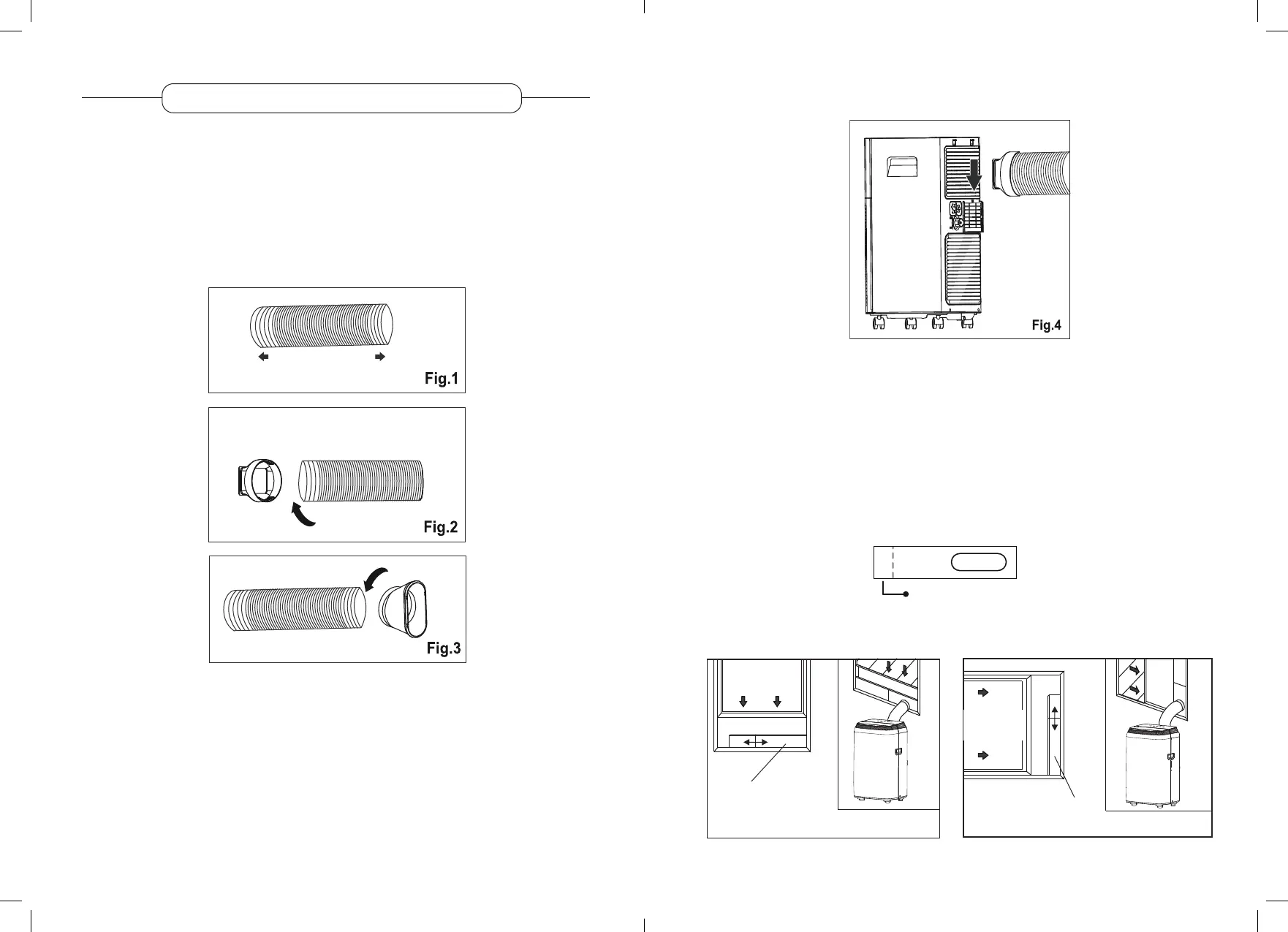

1. Despliegue uno de los lados del tubo (Fig. 1) y enrósquelo en la entrada del tubo (Fig. 2).
2. Despliegue el otro lado del tubo y enrósquelo en la salida del tubo (Fig. 3).
Dépliez un des côtés du tuyau
3. Instale la entrada del tubo en el climatizador (Fig. 4).
4. Enganche la salida del tubo al kit corredizo de ventana y fíjela (Fig. 5 y 6).
El kit corredizo de ventana se ha diseñado para poder instalarlo en la mayoría de las ventanas
verticales y horizontales. Sin embargo, podría ser necesario modifi car algunos aspectos del
procedimiento de instalación con determinados tipos de ventana. El kit corredizo de ventana se
puede fi jar con tornillos.
OBSERVACIÓN: Si la abertura de la ventana es inferior a la longitud mínima del kit corredizo, corte
la parte en la que no se encuentre el orifi cio para que coincida con el tamaño de la ventana. No
corte la parte en la que se encuentre el orifi cio.
Faire glisser
Ventana
vertical
Ventana
horizontal
Kit del kit corredizo
de ventana
Kit del kit corredizo de
ventana
Fig.6
Fig.5
Coupez à l’opposé du
côté avec le trou
Despliegue uno de los lados del tubo
Deslizar
Corte la parte en la que no se
encuentre el orifi cio
