Steckerbelegung / Pin description Signalboard
W2013 3,3V - keine Taste / no key
1 GND 2,7V - M
2 Taster Ortsbedienung / local keys 1,8V - +
3
OPC - 0-3,3V
0,9V - -
4
UEB -
normal 3,3V, aktiv/active 0V
0V - R
5
LED grün / green -
aus / off 5V, an / on 0V
6
LED rot / red -
aus / off 5V, an / on 0V
7 RSIG
8 5V (U5SB)
wenn Taste von FB gedrückt ist
W2018 if key of RC is pressed
1 RxD_D
2 TxD_D
3
Connect_D -
Drehfuß gesteckt / rotation stand connected 0V, nicht gesteckt / not connectedt 5V
4 Bootload
5 RxD_DS
6 TxD_DS
7 RC5_D
8 TXD_UART
9 RXD_UART
10 5V (U5SB)
11 GND
12 GND
Drehfuss dreht/ rotation stand turns
13 12V
14 12V
W2019
1 GND
2 SPDIF
3 SCL_(5)_33
4 SDA_(5)_33
5
MUTE_SPK -
Muting - H
Drehfuss dreht/ rotation stand turns
6
MUTE_ALL -
Mutin - H
W2023
1 GND
2 Center IN
3 GND
4 SPDIF Out
5 GND
6 n.c.
SPDIF Signal
7 GND
8 n.c.
9 GND
10 n.c.
W2029
(nur / only Compose)
1 Lüfter / Fan
2 GND

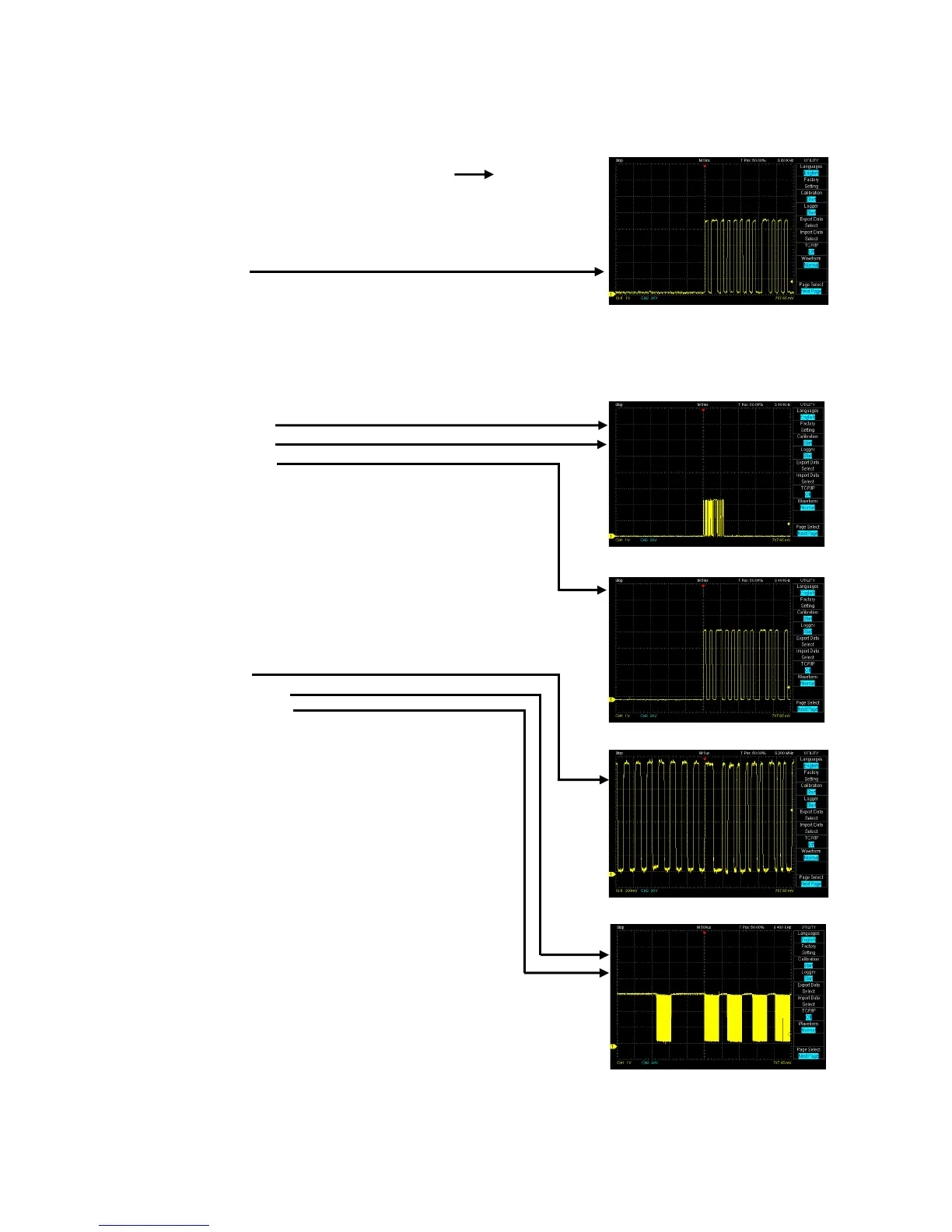

Beispiel I2C / example I2C
