24
L R
1 2
RF
CHANNEL
LINE
IN
PASSIVE
MIN MAX
+
-
POWER
INPUT: 230V≈ 50/60 Hz
Fuse
T1AL
250V

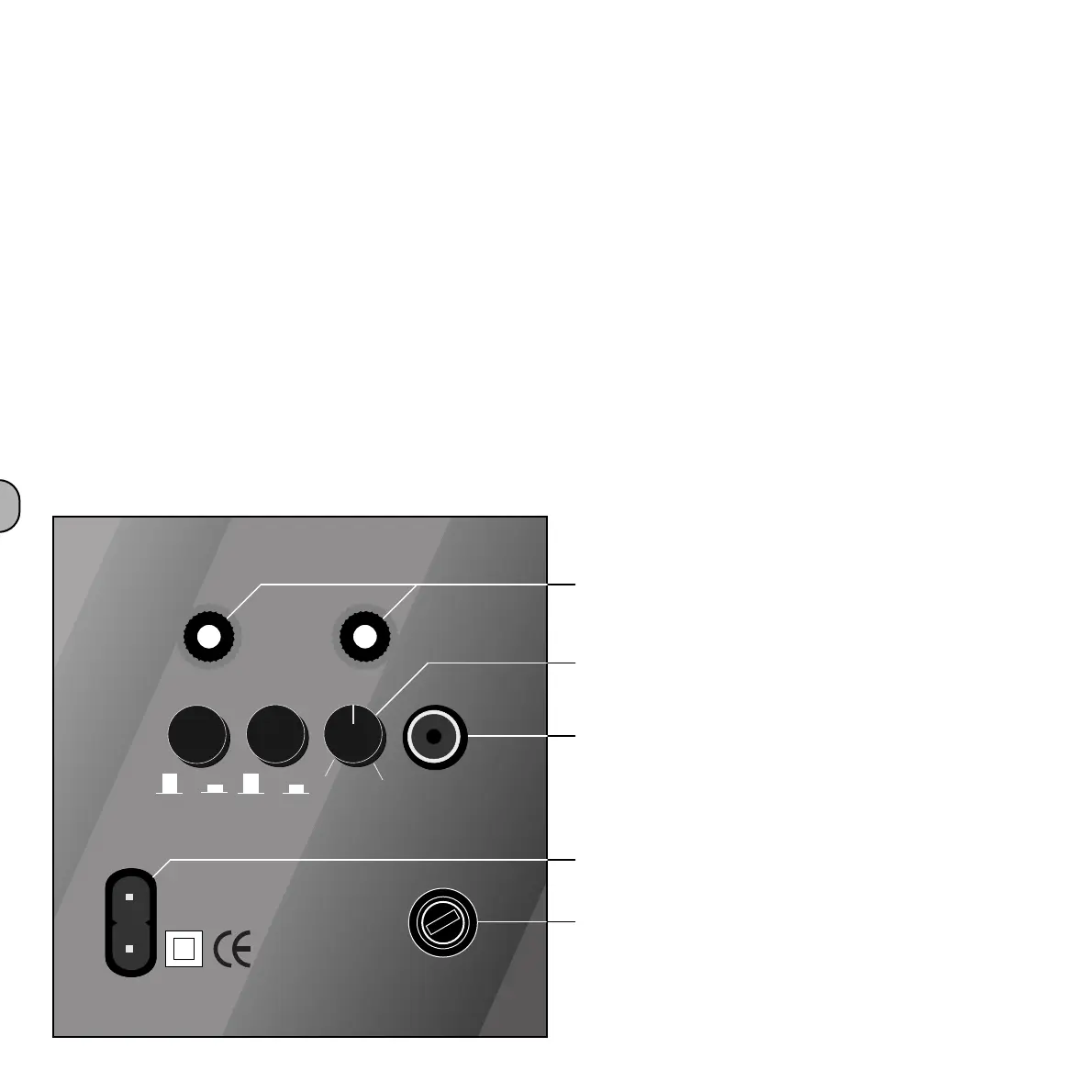

Entrée passive
INPUT SENSITIVITY
Potentiomètre volume
LINE IN
Entrée active
Prise d'alimentation réseau
Fusible fin
T1AL 250V
AUDIO
CHANNEL
INPUT
SENSITIVITY
Haut-parleur actif L 2 A
Mode passif
Reliez l'amplificateur de votre chaîne haute-fidé-
lité et le L2A avec un câble haut-parleur. Pour
fixer le câble, utilisez les brides à vis du pied du
haut-parleur.
Reliez le câble identifié de manière correspon-
dante avec la borne «Plus» (+) du haut-parleur et
de l'amplificateur et l'autre câble avec la borne
«Moins» (-). Ainsi, vous vous assurez que le haut-
parleur est connecté en respectant les phases.
Mode actif comme haut-
parleur de façade
Reliez l'entrée LINE IN du haut-parleur avec la
sortie AUDIO OUT du décodeur. Pour cela, utilisez
le câble Cinch joint à la livraison.
Tout d'abord, laissez le potentiomètre INPUT
SENSITIVITY en position médiane.
Utilisez le câble d'alimentation réseau pour ali-
menter l'amplificateur incorporé.
Mode actif comme haut-
parleur arrière
Le L2A convient également à l'utilisation comme
haut-parleur arrière dans une installation Sur-
round.
Pour cela, raccorder le câble Cinch avec la sortie
du décodeur caractérisée par SURROUND ou
REAR.
Raccordement radio
Un équipement radio est disponible comme set
d'équipement ultérieur à partir du printemps
2000, pour économiser spécialement le câble
Cinch lors de l'utilisation comme haut-parleur
arrière.
Pour l'équipement radio ultérieur, veuillez con-
sulter votre revendeur.
Attention : Retirer le connecteur d'alimentation
réseau avant d'ouvrir le boîtier !
