Loewe bild | Instructions d'utilisation avancées

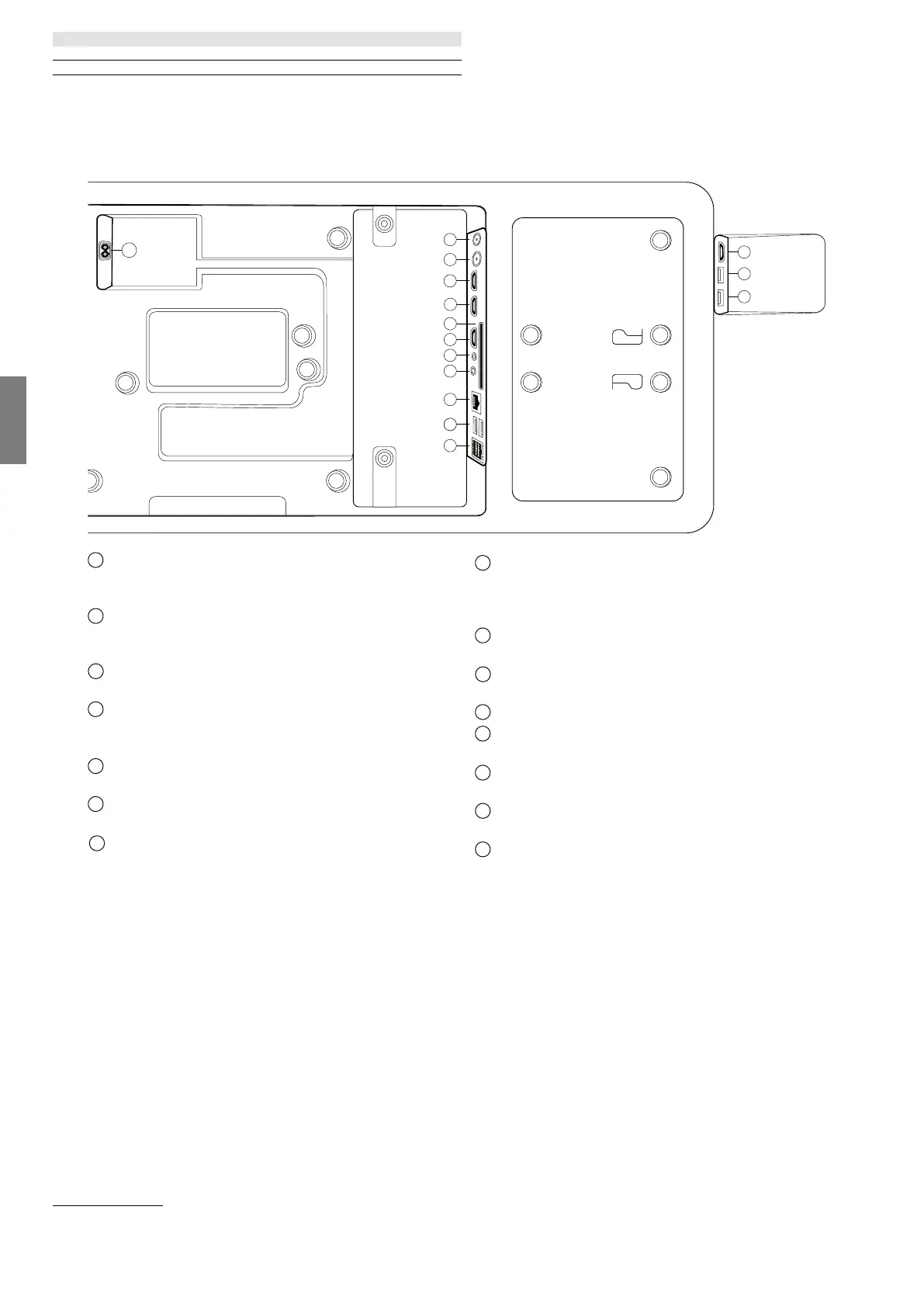

Positions et fonction des connexions
sur l'exemple Loewe bild i
14
13
12
1
2
3
4
5
6
7
8
9
10
11
15
1
ANT SAT – Antenne satellite
DVB-S/S2 HD
Connecteur F – 75 Ohm / 13/18 V / 500 mA
2
ANT TV – Terrestre / câble
analogique / DVB-T/T2/C HD
Connecteur IEC – 75 Ohm / 5 V / 80 mA
3
HDMI 3 – Entrée HDMI 3
HDMI – Entrée vidéo numérique / Entrée audio
4
HDMI 2 – Entrée HDMI 2
(avec Canal de Retour Audio Amélioré)
HDMI – Entrée vidéo numérique / Entrée / sortie audio
5
COMMON INTERFACE – Couche CI 1
(Standard V1.4)
6
HDMI 1 – Entrée HDMI 1
HDMI – Entrée vidéo numérique / Entrée / sortie audio
7
SERVICE
Positions et fonction des connexions
8
AUDIO OUT/TOSLINK – Sortie audio
(analogique / numérique)
(1
Jack 3,5 mm (analogique) L/R
Mini-TOSLINK (numérique)
9
Connexion réseau LAN
RJ-45 – Ethernet / Ethernet rapide
10
2x USB 2.0 – Prise USB
USB type A – USB 2.0 (max. 500 mA)
11
barre de son klang bar i
12
HDMI 4 – Entrée HDMI 4
HDMI – Entrée vidéo numérique / Entrée audio
13
USB 3.0 – Prise USB
USB type A – USB 3.0 (max. 1000 mA)
14
USB 3.0 – Prise USB
USB type A – USB 3.0 (max. 1000 mA)
15
AC IN – Connexion réseau
Prise secteur– 220-240 V – 50 / 60 Hz
