Loewe bild | Uitgebreide gebruiksaanwijzing

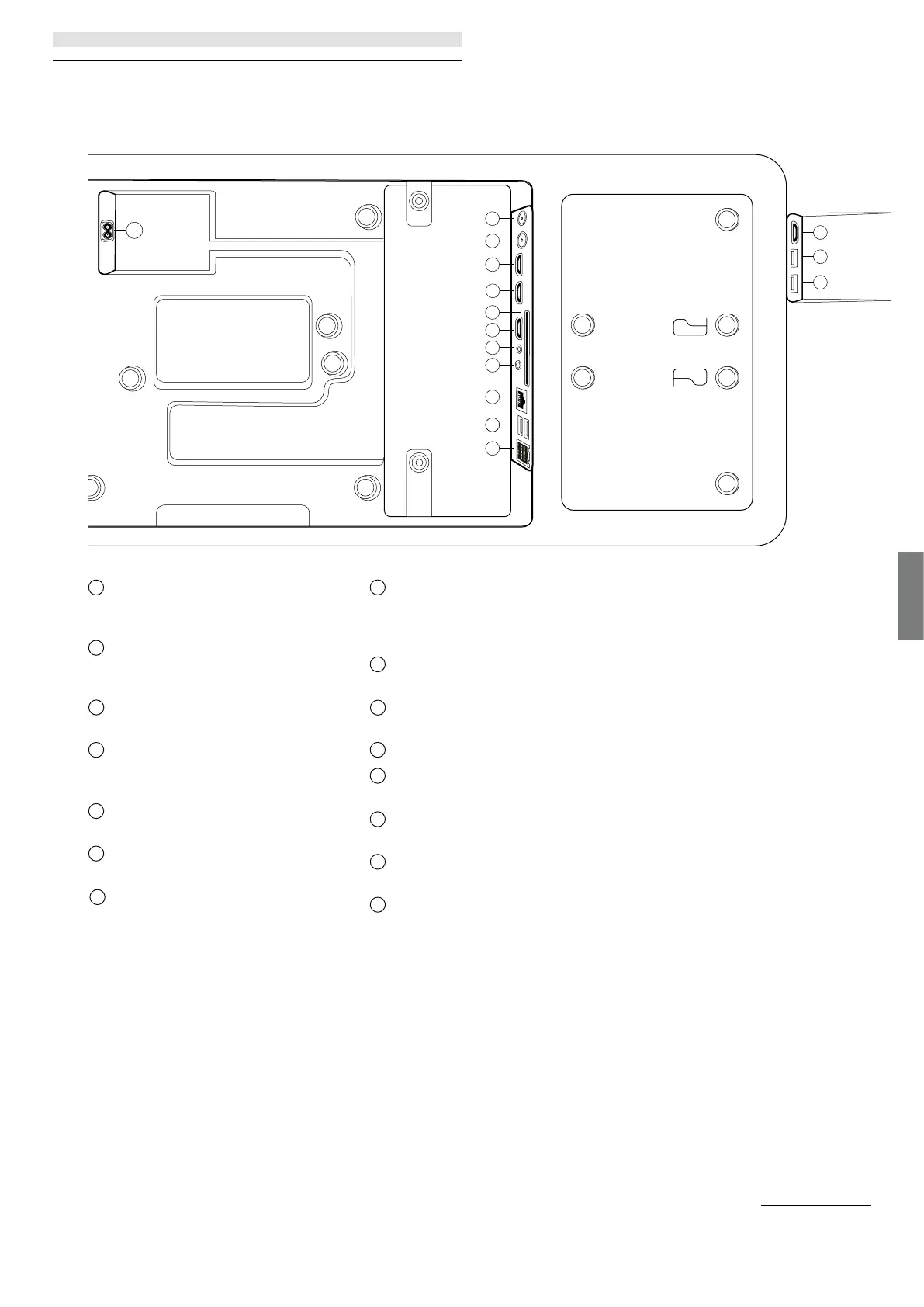

Positie en functie van de aansluitingen
14
13
12
1
2
3
4
5
6
7
8
9
10
11
15
1
ANT SAT - Satellietantenne
DVB-S/S2 HD
F-bus– 75 Ohm / 13/18 V / 500 mA
2
ANT TV - Antenne/kabel
analoog / DVB-T/T2/C HD
IEC-bus – 75 Ohm / 5 V / 80 mA
3
HDMI 3 - HDMI-ingang 3
HDMI – Digital Video IN/Audio IN
4
HDMI 2 - HDMI-ingang 2
(met enhanced Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
5
COMMON INTERFACE -CI-sleuf 1
(standaard V1.4)
6
HDMI 1 - HDMI-ingang 1
HDMI – Digital Video IN/Audio IN/OUT
7
SERVICE
8
AUDIO OUT/TOSLINK - Audio-uitgang
(analoog/digitaal)
(1
Stekkerbus 3,5 mm (analoog) L/R
Mini TOSLINK (digitaal)
9
LAN - Netwerkaansluiting
RJ-45 – Ethernet / Fast Ethernet
10
2x USB 2.0 - USB-aansluiting
USB type A – USB 2.0 (max. 500M A)
11
klang bar i
12
HDMI 4 - HDMI-ingang 4
HDMI – Digital Video IN/Audio IN
13
USB 3.0 - USB-aansluiting
USB type A – USB 3.0 (max. 1000 mA)
14
USB 3.0 - USB-aansluiting
USB type A – USB 3.0 (max. 1000 mA)
15
AC IN - Netaansluiting
Stopcontact - 220-240 V - 50 / 60 Hz
Verbindingen
