23
IT
REGOLAZIONE DELL’ALTEZZA
DELLA SELLA
INSTALLAZIONE DELLA FORCELLA
Il L96 è un telaio monoblocco in cui il
reggisella prosegue con la sella per
ottimizzare l’aerodinamica e la rigidità,
riducendo il peso.
L’altezza del reggisella viene determinata
a seconda dall’altezza dell’utente. L’altezza
è quindi fatta su misura e non deve essere
modificata pena la perdita della garanzia.
Per il montaggio del morsetto sul reggisella,
si prega di fare riferimento al paragrafo
corrispondente. Verificare attentamente la
conformità alle istruzioni di montaggio e di
coppia di serraggio.
A titolo informativo, l’altezza della sella
(definita durante l’ordine) si ottiene con
l’aggiunta di 7 distanziali da 1 millimetro
tra il morsetto in carbonio e l’estremità del
reggisella.
È possibile rimuovere i 7 mm dei distanziali
per togliere fino a 7 mm di altezza della
sella (o regolare con una nuova sella) o
aggiungere fino a 7 mm di distanziali per
aumentare l’altezza della sella (o regolare
con una sella nuova).

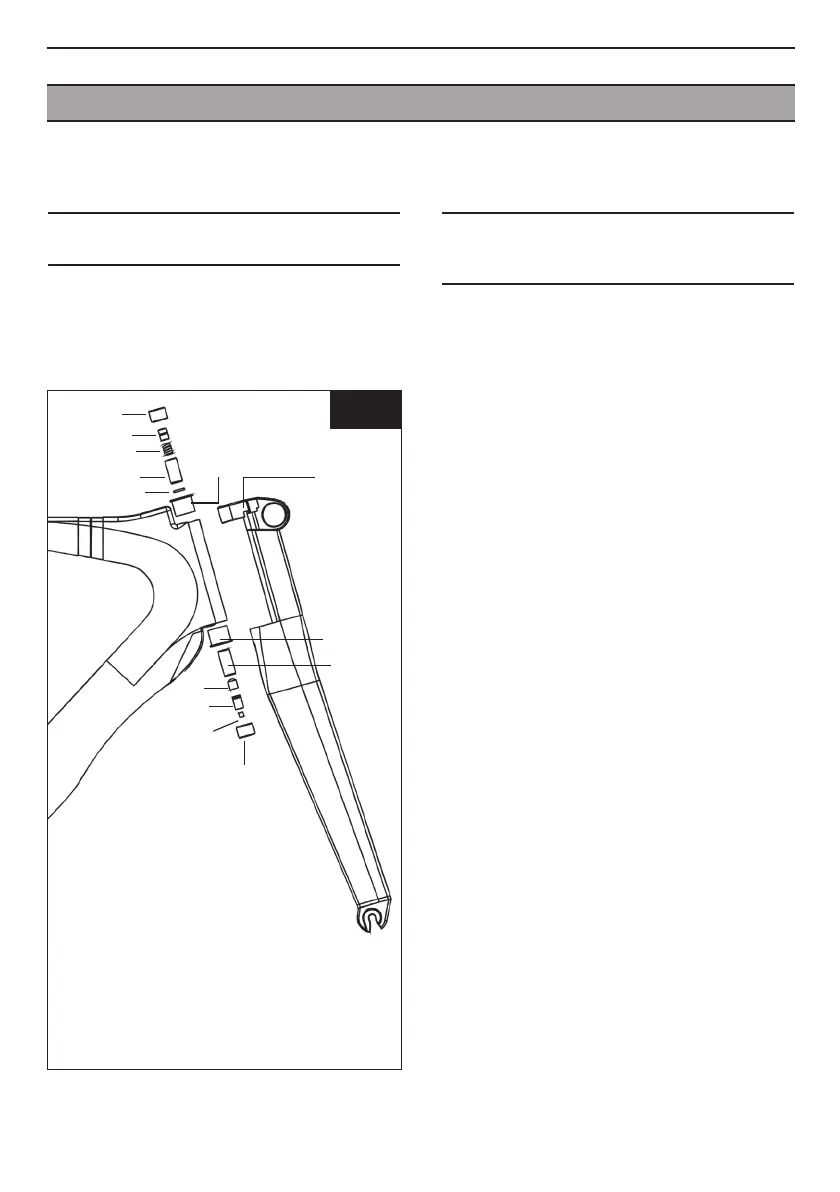

La serie sterzo non può essere smontata
senza i suoi specifici attrezzi. Rivolgersi a un
rivenditore autorizzato LOOK.
1
2
3
4
5
6
7
8
9
10
11
12
1. boccola ad aghi
2. pistone superiore
3. molla sterzo
4. perno superiore
5. arresto di estrazione
6. inserto in alluminio
7. inserto in alluminio
8. perno inferiore
9. ammortizzatore diretto
10. pistone inferiore
11. arresto di tenuta
12. boccola ad aghi
Coppia di serraggio:
8Nm
Fig. 1
