Look R96 - Page 23

IT
24

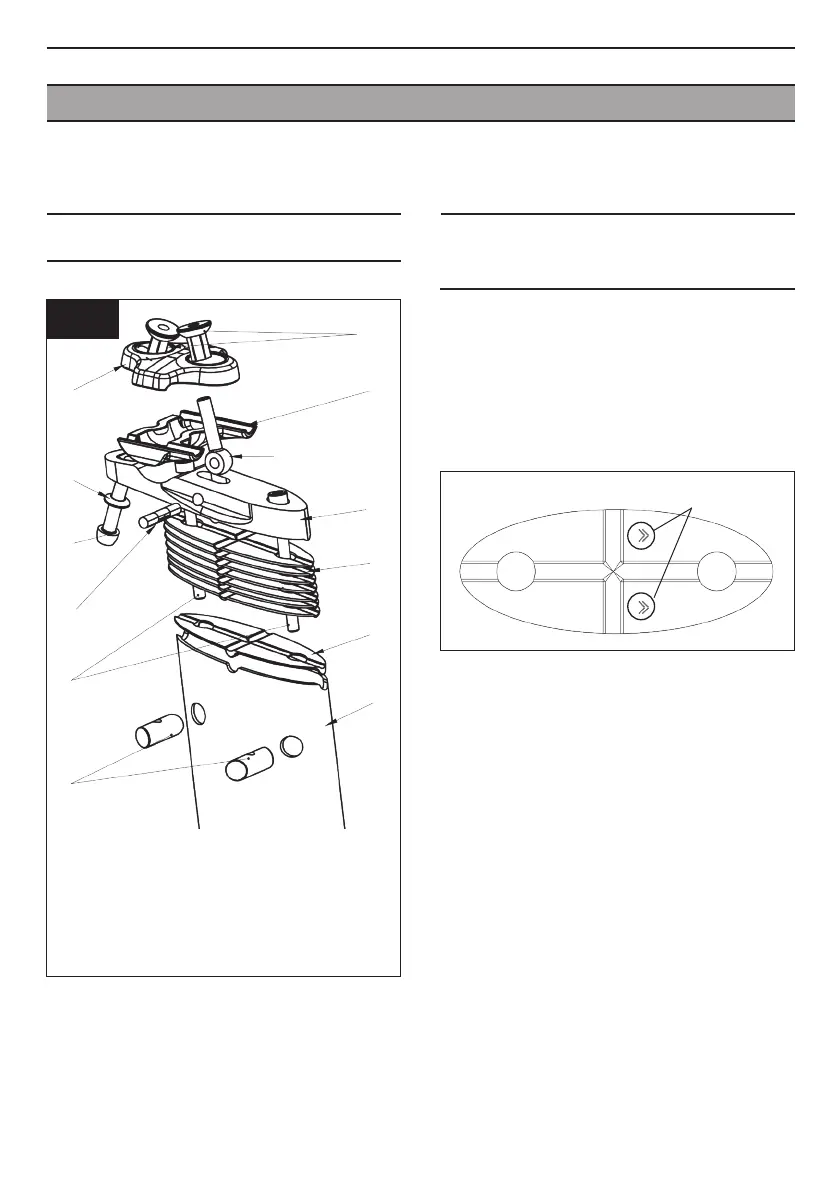

REGGISELLA MONTAGGIO DELLA TESTA
DEL REGGISELLA
1. Morsetto superiore
2. Rondella sferica
3. Vite di serraggio
4. Copiglia scanalata
5. Vite M5 x 60
6. Cilindretto
7. Dado a testa sferica
8. Morsetto inferiore
9. Vite a occhiello
10. Testa reggisella
11. Distanziale
12. Coperchio reggisella
13. Reggisella
1
2
3
4
5
6
7
8
9
10
11
12
13
1. Posizionare il coperchio (12) sul
reggisella.
2. Impilare i distanziali (11) sul coperchio
facendo attenzione alla direzione di
impilamento:
3. Inserire i cilindretti (6) nei fori del
reggisella previsti a tale scopo.
4. Posizionare la testa del reggisella (10)
sui distanziali.
5. Applicare un frenafiletti tipo Loctite 243
sui filetti delle due viti M5 x 60 (5)
6. Posizionare le viti nella testa e poi
avvitarle nei cilindretti in posizione.
Avvitare alternativamente la vite
anteriore e quella posteriore fino a
raggiungere una coppia di serraggio di
8 Nm.
Frecce verso la parte
anteriore della bicicletta
Fig. 2
