Look R96 - Page 5

FR
6

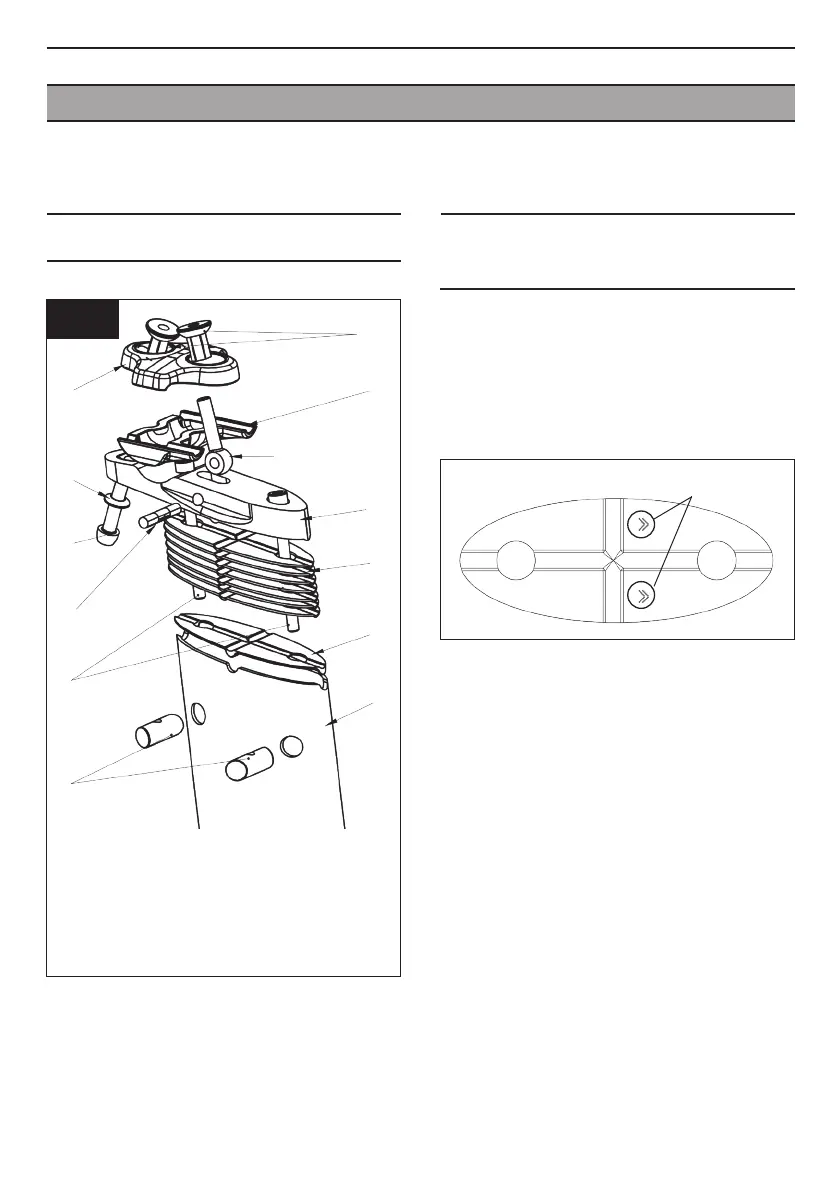

TIGE DE SELLE MONTAGE DE LA TÊTE
DE TIGE DE SELLE
1. Chariot supérieur
2. Rondelle sphérique
3. Vis de serrage
4. Goupille cannelée
5. Vis M5 x 60
6. Tonneau
7. Ecrou à tête sphérique
8. Chariot inférieur
9. Vis à oeillet
10. Tête de tige de selle
11. Entretoise
12. Capot tube de selle
13. Tube de selle
1
2
3
4
5
6
7
8
9
10
11
12
13
1. Positionnez le capot (12) sur le tube de
selle.
2. Empilez les entretoises (11) sur le capot
en faisant attention au sens d’empilage :
3. Insérez les tonneaux (6) dans les trous
du tube de selle prévus à cet effet.
4. Positionnez la tête de tige de selle (10)
sur les entretoises.
5. Appliquez du frein filet type LOCTITE 243
sur les filets des 2 vis M5 x 60 (5)
6. Mettez en place ces vis dans la tête puis
les visser dans les tonneaux en place.
Vissez alternativement la vis de devant
et celle de derrière jusqu’à atteindre un
couple de serrage de 8 Nm.
Flèches vers
l’avant du vélo
Fig. 2
