MONTAGE DU CHARIOT
DE SELLE
1. Présentez la vis à œillet (9) dans la fente
de la tête de tige de selle
2. Insérez la goupille cannelée (4) dans la
vis à œillet de façon a créer un axe de
rotation entre la vis et la tête.
3. Graissez la surface de la tête de selle
prête à accueillir le chariot inférieur
(Voir fig. 3).
4. Positionnez le chariot inférieur (8) dans
son emplacement sur la tête de tige de
selle.
NOTA :
Il est possible de positionner le
chariot inférieur dans les deux sens
(excroissances vers l’avant ou vers
l’arrière) suivant le recul de selle
souhaité.
5. Positionnez le chariot supérieur (1) sur
le chariot inférieur (8) avec l’ouverture
oblongue la plus large vers l’avant.
6. Appliquez de la graisse sur les 2
surfaces concaves du chariot supérieur.
7. Appliquez du frein filet type LOCTITE 243
sur les filets de la vis à œillet.
8. Vissez l’écrou à tête sphérique (7) sur
la vis à œillet en passant l’ouverture de
9.5mm du chariot supérieur.
9. Appliquez de la graisse sur la surface
bombée de la rondelle sphérique (2).
10. Passez la vis de serrage (3) dans la
rondelle sphérique en prenant soin
d’avoir la surface plane de la rondelle
en contact avec la tête de vis.
11. Appliquez du frein filet type LOCTITE 243
sur les filets de la vis.
12. Positionnez l’écrou à tête sphérique
dans le deuxième emplacement
disponible du chariot supérieur.
13. Vissez la vis dans l’écrou en passant par
l’ouverture à l’arrière de la tête.

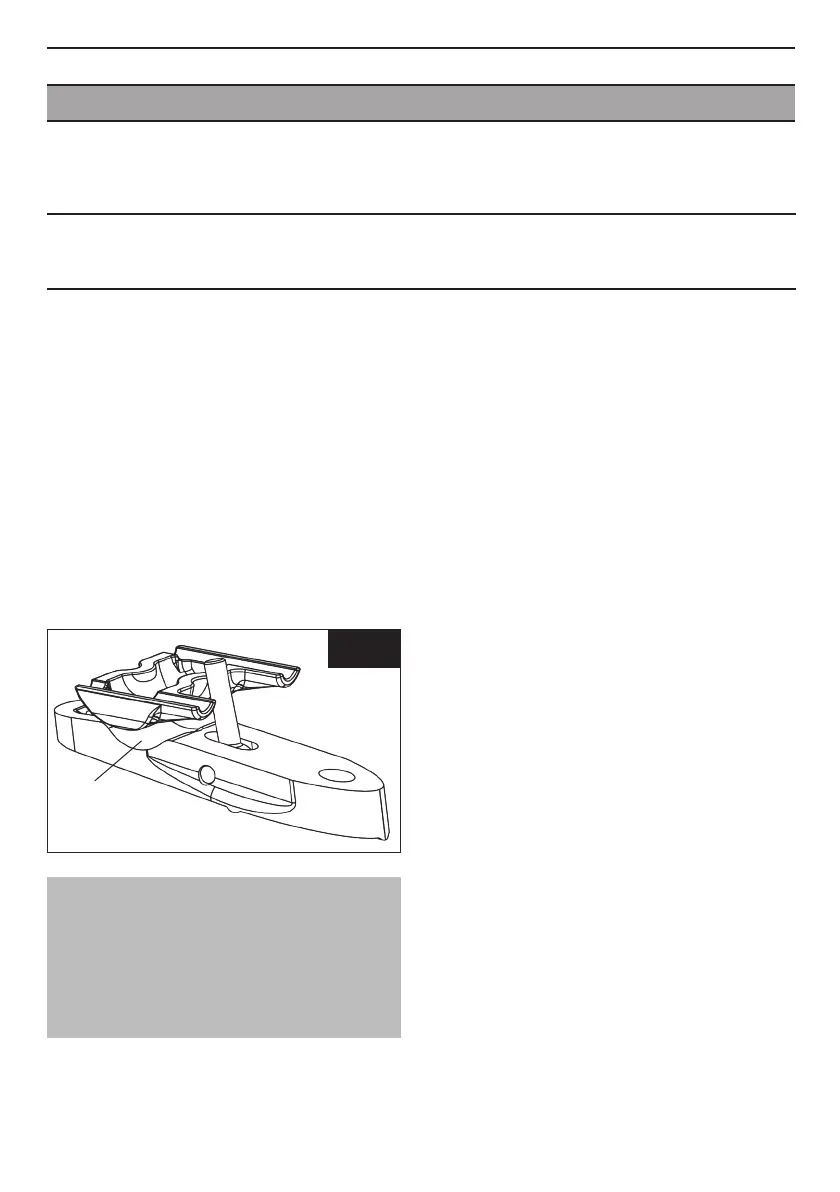

Zone à graisser
Fig. 3
