10
FR

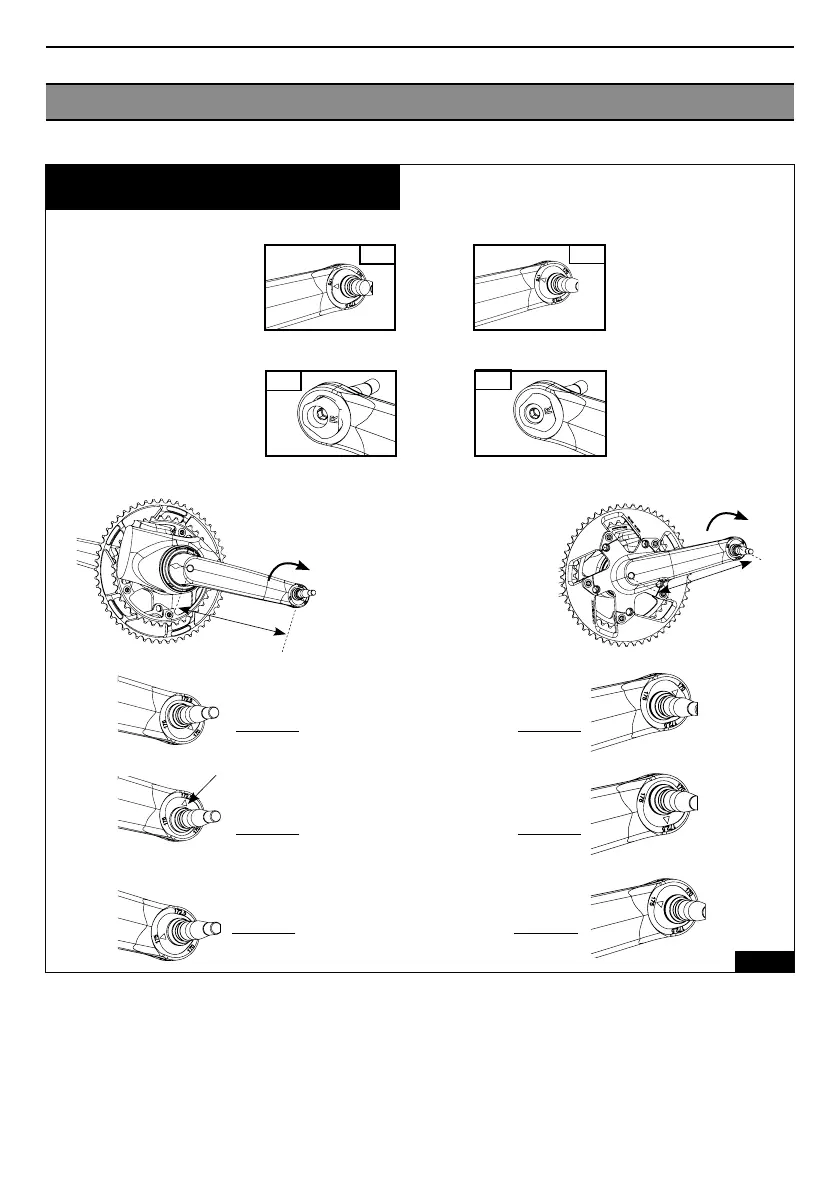

CHOIX LONGUEUR DE MANIVELLE
Fig 9
NO !
NO !
OK !
OK !
Faire pivoter la tête de l’axe conique
avant de l’emmancher dans la mani-
velle de façon à ce que le repère de
l’axe tombe en face de la longueur
de manivelle choisie.
Position de l’écrou pour
une longueur de manivelle de
170mm
Position de l’écrou pour
une longueur de manivelle de
172.5mm
Position de l’écrou pour
une longueur de manivelle de
175mm
L’écrou doit pénétrer au fond du logement et ne plus dépasser après serrage
La rondelle d’appui ne doit pas dépasser de son logement
Manivelle
gauche
Manivelle
droite
Repère
