DESEMMANCHEMENT DU ROULEMENT DU CADRE

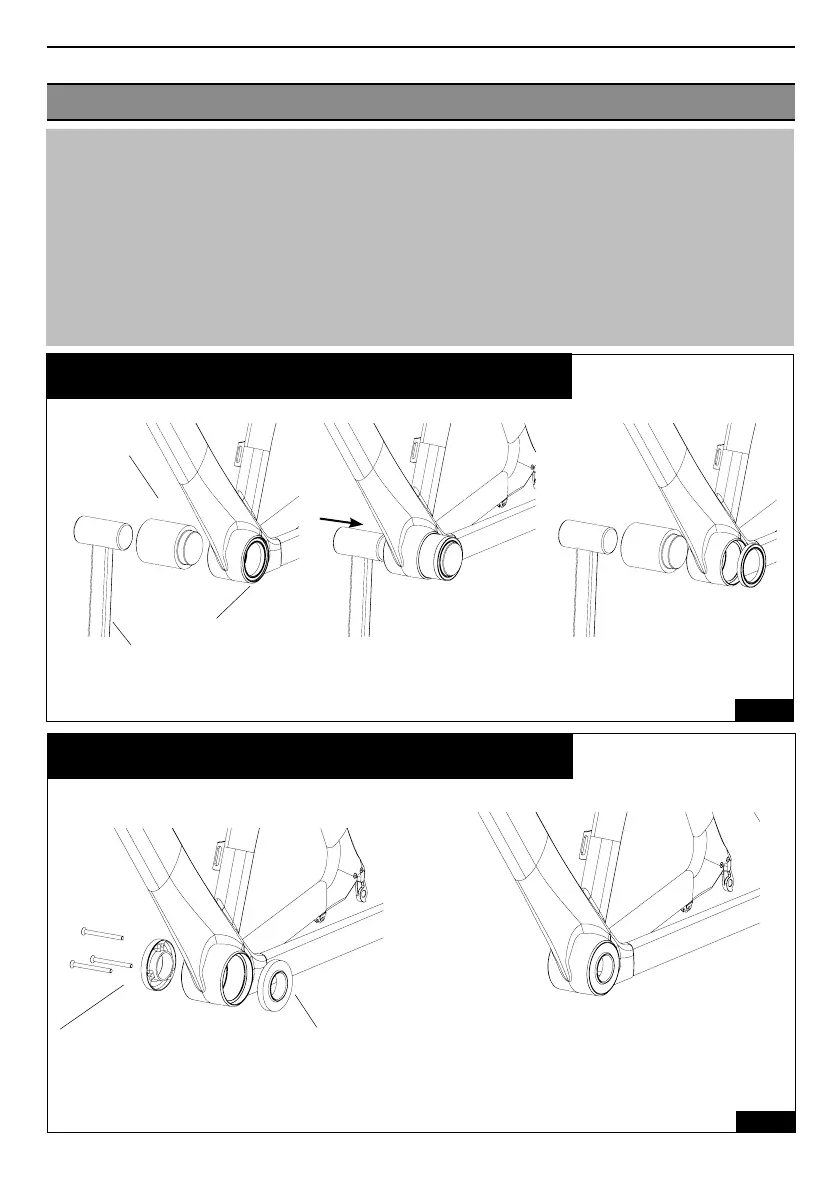

Fig 11
Après extraction du roulement, retirer
l’outil de montage, nettoyer puis graisser
les portées internes du boîtier de pédalier
avec la graisse préconisée.
Insérer l’outil par le coté droit dans le
roulement gauche puis taper avec le
maillet sur l’outil pour désemmancher
le roulement
Outil
démontage
roulement
Maillet
Roulement
gauche
MONTAGE DES ADAPTATEURS BSC SUR LE CADRE
Fig 12
Positionner les deux flasques adaptateur dans les
portés de roulement du cadre puis visser les 3 vis
M5 x 60 au couple préconisé (5 Nm) afin de bloquer
l’ensemble.
Vis FHC M5x60mm (x5)
Serrage 5Nm
Adaptateur droit
(taraudage à gauche
1.37x24TPI)
Flasque percée de 3 trous
pour le passage des vis
Adaptateur gauche
(taraudage à droite
1.37x24TPI)
Flasque non percée
Montage des adaptateurs BSC :
Pour des raisons de compatibilité, il est possible de monter un boîtier de pédalier filetage BSC dans un cadre prévu
pour un montage de pédalier ZED 2. Pour cela, des adaptateurs viennent se positionner à la place des roulements
6810 (figure 12).
ATTENTION :
• Cette opération nécessite des outils spécifiques, il est impératif qu’elle soit réalisée par un revendeur spécialisé Look
• Après dépose du pédalier et des roulements, vérifier que les portées intérieures du boîtier de pédalier du cadre soient
exemptes de poussières ou de toutes particules susceptibles d’endommager les adaptateurs.
• Les Vis M5 x 60 mm doivent être serrée au couple préconisé : 5 Nm
