43
ES

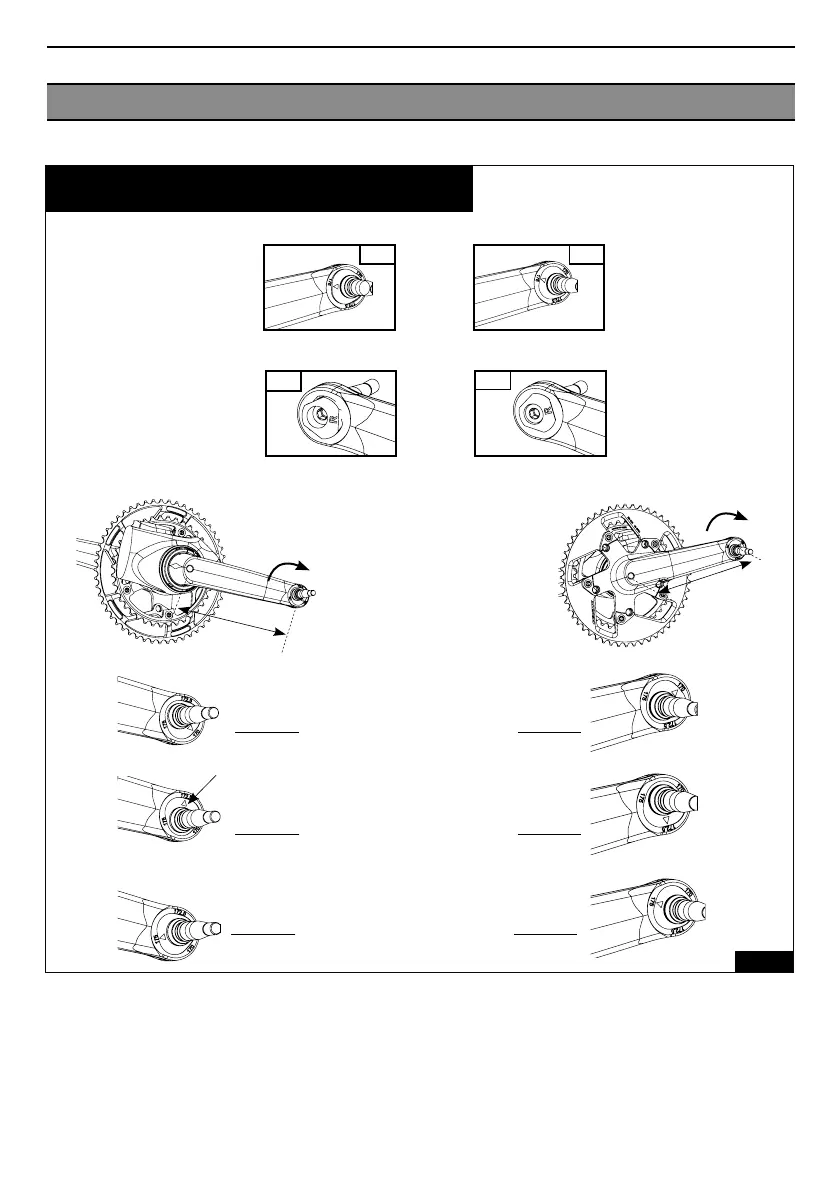

ELECCIÓN DE LA LONGITUD DE LA BIELA
Fig 9
NO OK
NO OK
NO !
NO !
OK !
OK !
Hacer girar la arandela de apoyo
antes de acoplarla en la manivela
de manera que la referencia del
eje quede frente a la longitud de
manivela elegida.
Posición de la arandela para una
longitud de manivela de 170mm
Posición de la arandela para una
longitud de manivela de 172,5mm
Posición de la arandela para una
longitud de manivela de 175mm
La arandela de apoyo no debe sobrepasar su alojamiento.
La tuerca debe penetrar hasta el fondo del alojamiento y no sobrepasarlo después del apriete.
Biela
izquierda
Biela
derecha
Referencia
del eje
