Look ZED 2 - Page 45

44
ES
Montaje de los adaptadores BSC :
Por compatibilidad, se puede montar una caja de pedalier con rosca BSC en un cuadro previsto para montar el pe-
dalier ZED 2. Para ello, hay que situar los adaptadores en lugar de los rodamientos 6810, tal como indica la figura 12.
ATENCIÓN:
• Esta operación obliga a emplear herramientas especiales, por lo que debe realizarse obligatoriamente en
un centro especializado Look.
• Después de desmontar el pedalier y los rodamientos, compruebe que los asientos interiores de la caja del
pedalier del cuadro estén libres de polvo o de cualquier partícula susceptible de dañar los adaptadores.
• Los tornillos M5 x 60 mm deben apretarse con el par de apriete aconsejado: 5 Nm.

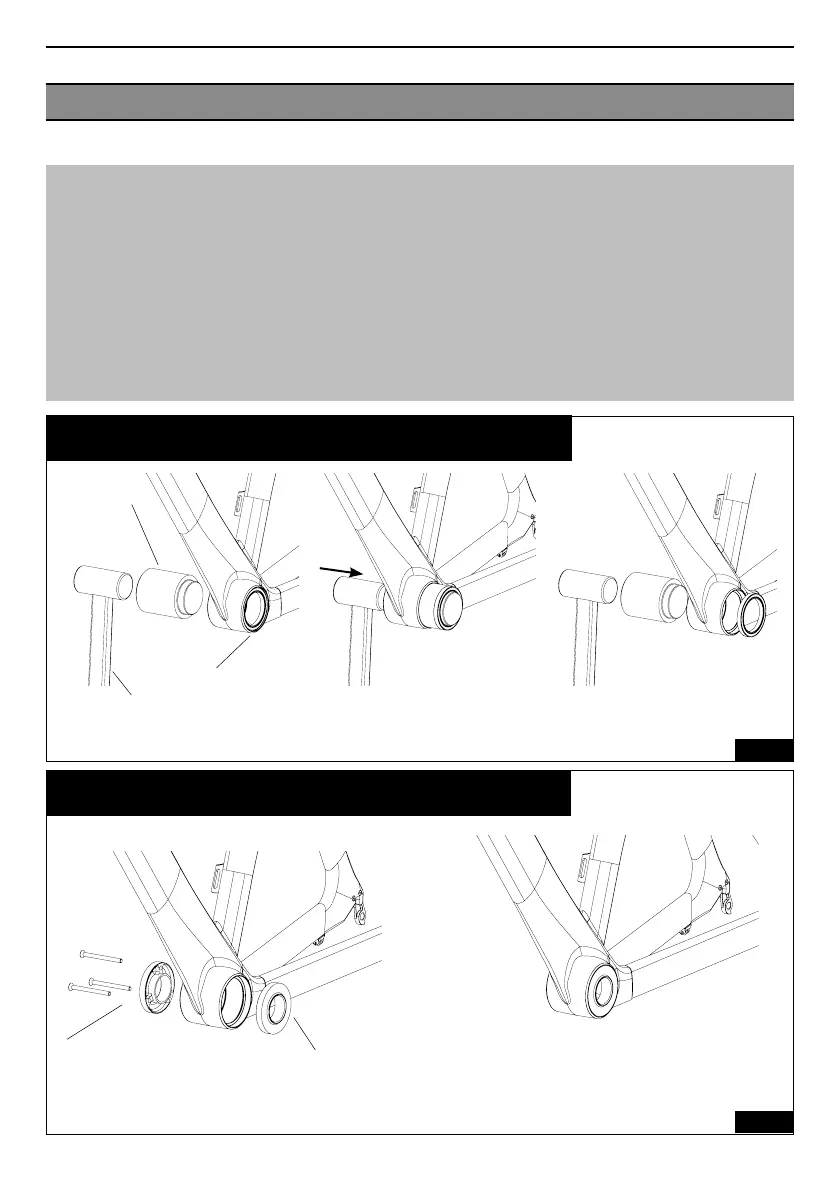

EXTRACCIÓN DEL RODAMIENTO DEL CUADRO
Fig 11
Una vez extraído el rodamiento, retire la
herramienta de montaje, limpie y engrase los
asientos internos de la caja del pedalier con
la grasa recomendada.
Introducir la herramienta por el lado
derecho en el rodamiento izquierdo
y golpear luego con el mazo en la
herramienta para extraer el rodamiento.
Herramienta
de desmontaje
del
rodamiento
Mazo
Rodamiento
izquierdo
MONTAJE DE LOS ADAPTADORES BSC EN EL CUADRO
Fig 12
Situar las dos bridas adaptadoras en los asientos del
rodamiento del cuadro y atornillar luego los 3 tornillos
M5 x 60 con el par de apriete recomendado (5 Nm) para
bloquear el conjunto.
Tornillo FHC M5x60 mm (x5)
con par de apriete de 5 Nm
Adaptador derecho (rosca a
izquierda 1.37x24TPI)
Brida con 3 taladros para el paso
de los tornillos
Adaptador izquierdo (rosca
a derecha 1.37x24TPI)
Brida sin taladrar
