65
D

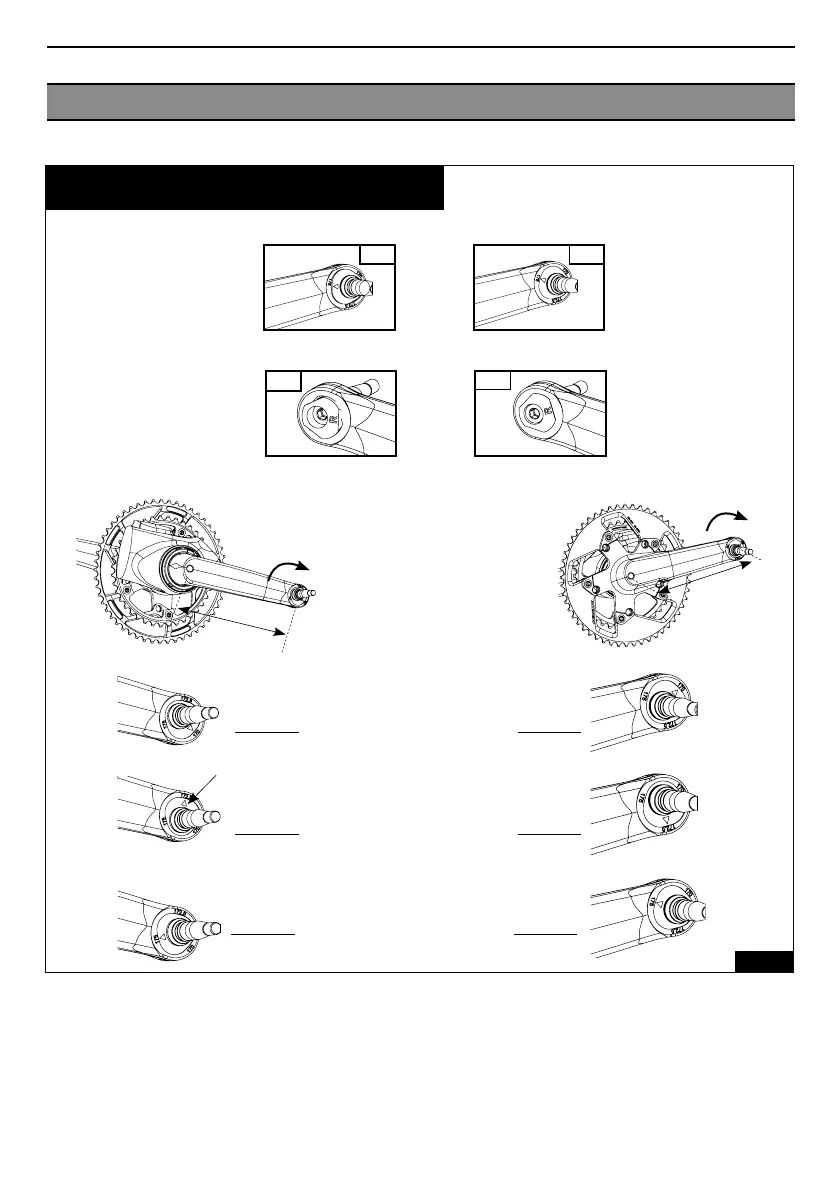

EINSTELLUNG DER KURBELLÄNGE
Abb. 9
NO !
NO !
OK !
OK !
Die Stützscheibe drehen, bevor sie
so in die Kurbel eingeführt wird,
dass die Markierung der Achse
sich gegenüber der gewünschten
Kurbellänge befindet.
Position der Scheibe bei einer
Kurbellänge von 170 mm
Position der Scheibe bei einer
Kurbellänge von 172,5 mm
Position der Scheibe bei einer
Kurbellänge von 175 mm
Die Stützscheibe darf nicht aus ihrer Platzierung herausragen.
Die Mutter muss bis ins Ende der Platzierung eingeführt werden
und darf nach der Blockierung nicht aus dieser herausragen.
Linke
Kurbel
Rechte
Kurbel
Markierung
