66
D
Montage der BSC-Adapter:
Zum Zwecke der Kompatibilität kann in einen Rahmen, in den ein ZED 2-Tretlager montiert werden soll, ein Tretlagerge-
häuse mit BSC-Gewinde montiert werden. Hierzu werden die Adapter anstelle der Lager 6810 angebaut (vgl. Abb. 12).
ACHTUNG:
• Hierfür wird Spezialwerkzeug benötigt. Die Durchführung ist durch einen Look-Fachhändler vorzunehmen
• Nach der Demontage des Tretlagers und der Lager ist zu überprüfen, dass die Auflageflächen des Tret-
lagergehäuses des Rahmens innen staubfrei sind und auch keine sonstigen Partikel aufweisen, die die
Adapter beschädigen könnten.
• Die Schrauben M5 x 60 mm sind mit dem empfohlenen Anzugsmoment von 5 Nm festzuziehen.

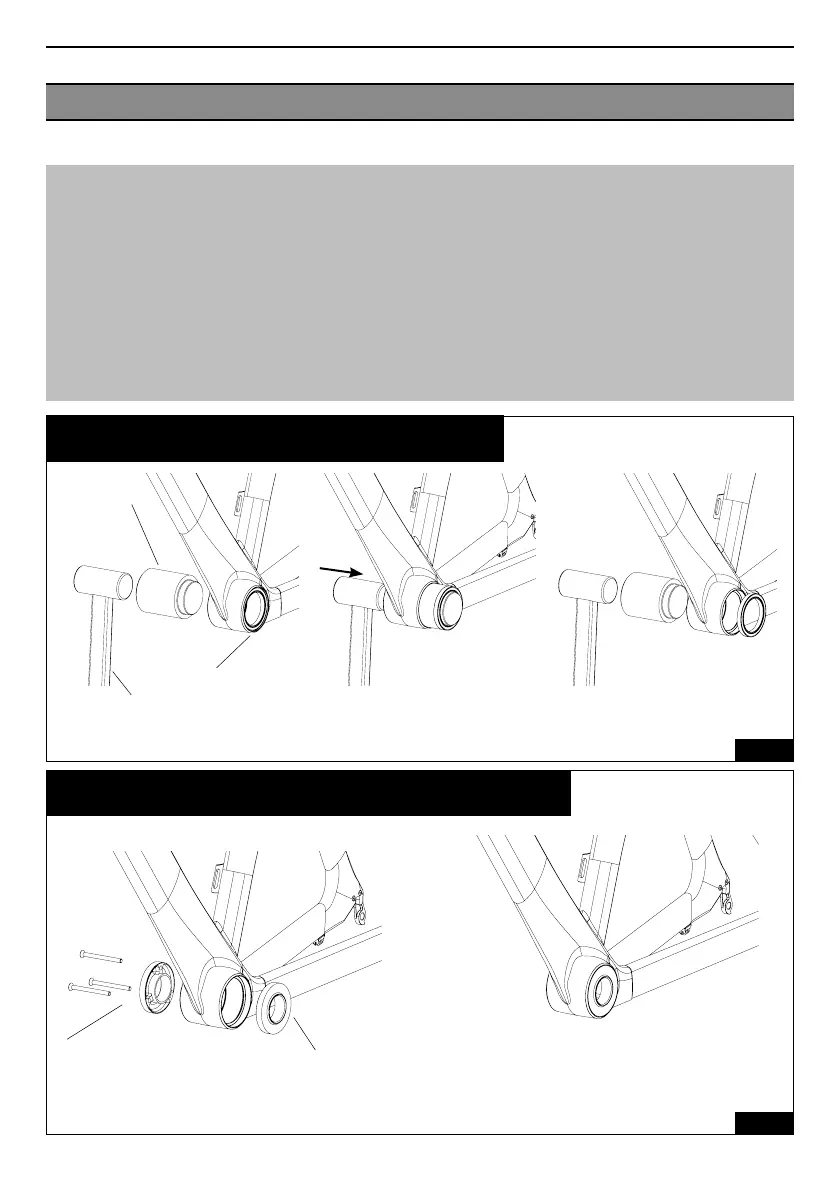

AUSBAU DES RAHMENLAGERS
Abb.11
Nach dem Ausbau des Lagers das Montagewerkzeug
wieder herausziehen, die Auflageflächen innen des
Tretlagergehäuses reinigen und anschließend mit
dem empfohlenen Fett einfetten.
Das Werkzeug von rechts in das linke
Lager setzen und mit dem Hammer auf
das Werkzeug schlagen, um somit das
Lager herauszudrücken.
Werkzeug für
den
Lagerausbau
Hammer
Lager links
MONTAGE DER BSC-ADAPTER AM RAHMEN
Abb.12
Die beiden Adapterflansche auf die Auflageflächen des
Rahmenlagers setzen und anschließend mit den 3 Schrau-
ben M5 x 60 mit dem empfohlenen Anzugsmoment (5 Nm)
zur Sicherung der Einheit festziehen.
Schraube FHC M5 x 60 mm
(5 x), Anzugsmoment 5 Nm
Adapter rechts (Linksgewinde
1,37 x 24 TPI)
Flansch mit 3 Bohrungen für
die Schraubendurchführung
Adapter links
(Rechtsgewinde 1,37 x
24 TPI)
Flansch ohne Bohrungen
