IMPORTANTE:
Si añadirá uno o más pedestales
LLR69398/69432/69987/69562,retire
las escuadras del panel de la pata.
Se necesitan dos personas para ensamblar
y mover este modelo.
Escritorio rectangular
Repita 4 veces
el procedimiento.
Instale los Taquetes
en estos dos orificios.
Inserte 14 Levas (B) en los orificios
como se indica.
Usar la tapa de rueda montada (H)
para cubrir la rueda montada com cabeza (B)
Instale 4 Tornillos (F) en
cada Soporte de escuadra (E).
Repita 4 veces el procedimiento
en cada una de las inserciones.
Instale los Taquetes de madera en la
posición central del orificio sobre la
superficie de trabajo como se indica.
Inserte los 8 Seguros
de ajuste en los orificios
de la superficie superior
de trabajo como se indica.
Repita 4 veces
el procedimiento

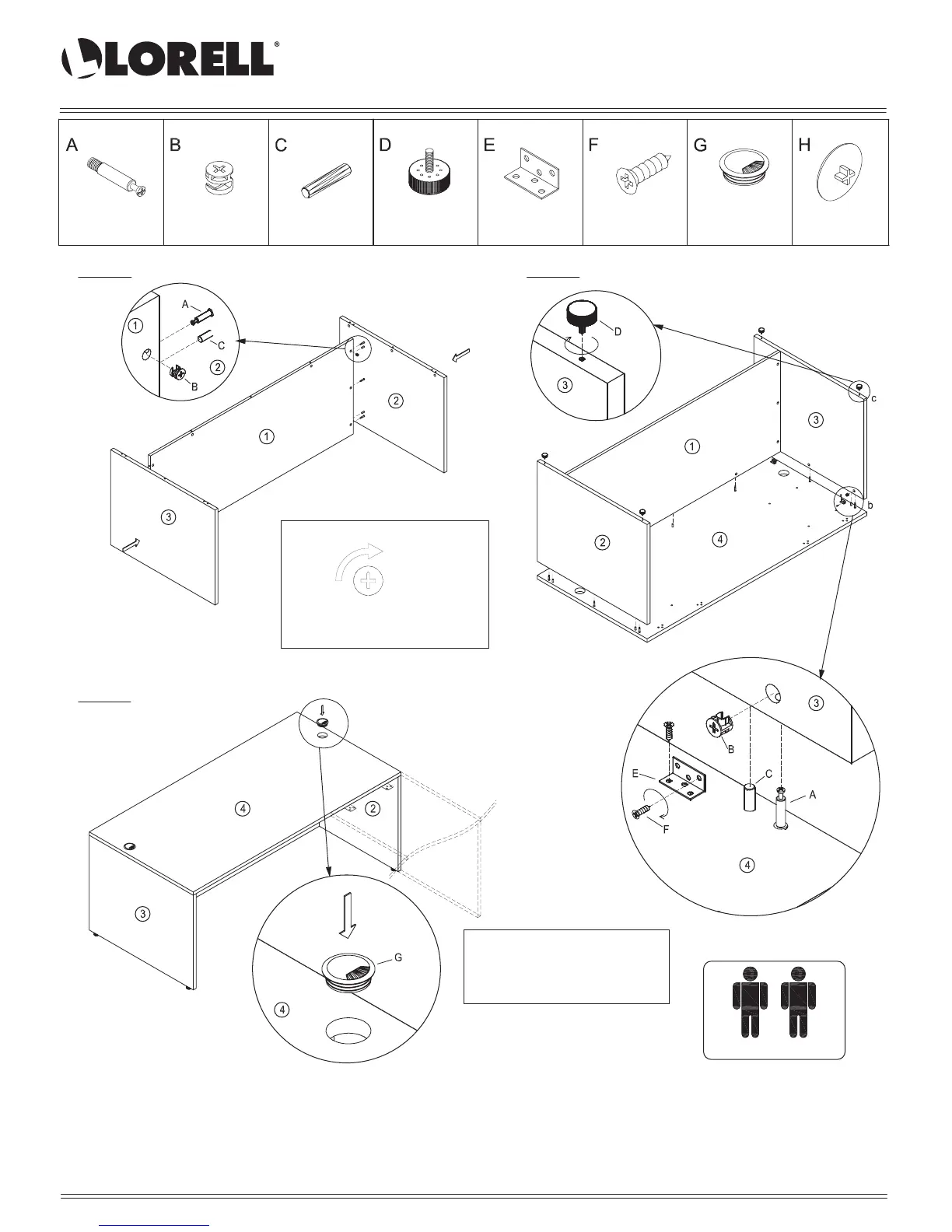

Instrucciones de ensamble
Seguro de ajuste
14 pza + 2 pza extra
Leva
14 pza + 2 pza extra
Taquete
9 pza + 2 pza extra
Riel ajustable
4 pza
Soporte de escuadra
de 6 orificios
5 pza
Tornillos #4 x 5/8”
30 pza + 2 pza extra
Arandela de cabo
negra de 60 mm
2 pza
Rueda montada
14 pza + 2 pza extra
PASO 1 PASO 2
PASO 3
IMPORTANTE:
Funcionamiento de las Levas
Asegúrese de que la flecha apunta
hacia arriba antes de insertarla en
el orificio del tablero.
Gire 1/4 de vuelta
a la derecha
para cerrar.
ENSAMBLE COMPLETO
NOTA IMPORTANTE:
• Coloque todas las partes laminadas sobre una superficie limpia y uniforme (como un tapete o la alfombra) para evitar que se rayen.
• Asegúrese de tener todas las partes y la ferretería.
• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.
• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.
• Mantenga toda la ferretería fuera del alcance de los niños.
• Se recomienda que dos personas realicen este ensamble.
69371/69407, 69372/69408, 69373/69409, 69375/69411/34390, 69902/69903/34389
69966/69967/69968,69534/69535/69536,69546/69547/69548/69549/69550/69551
