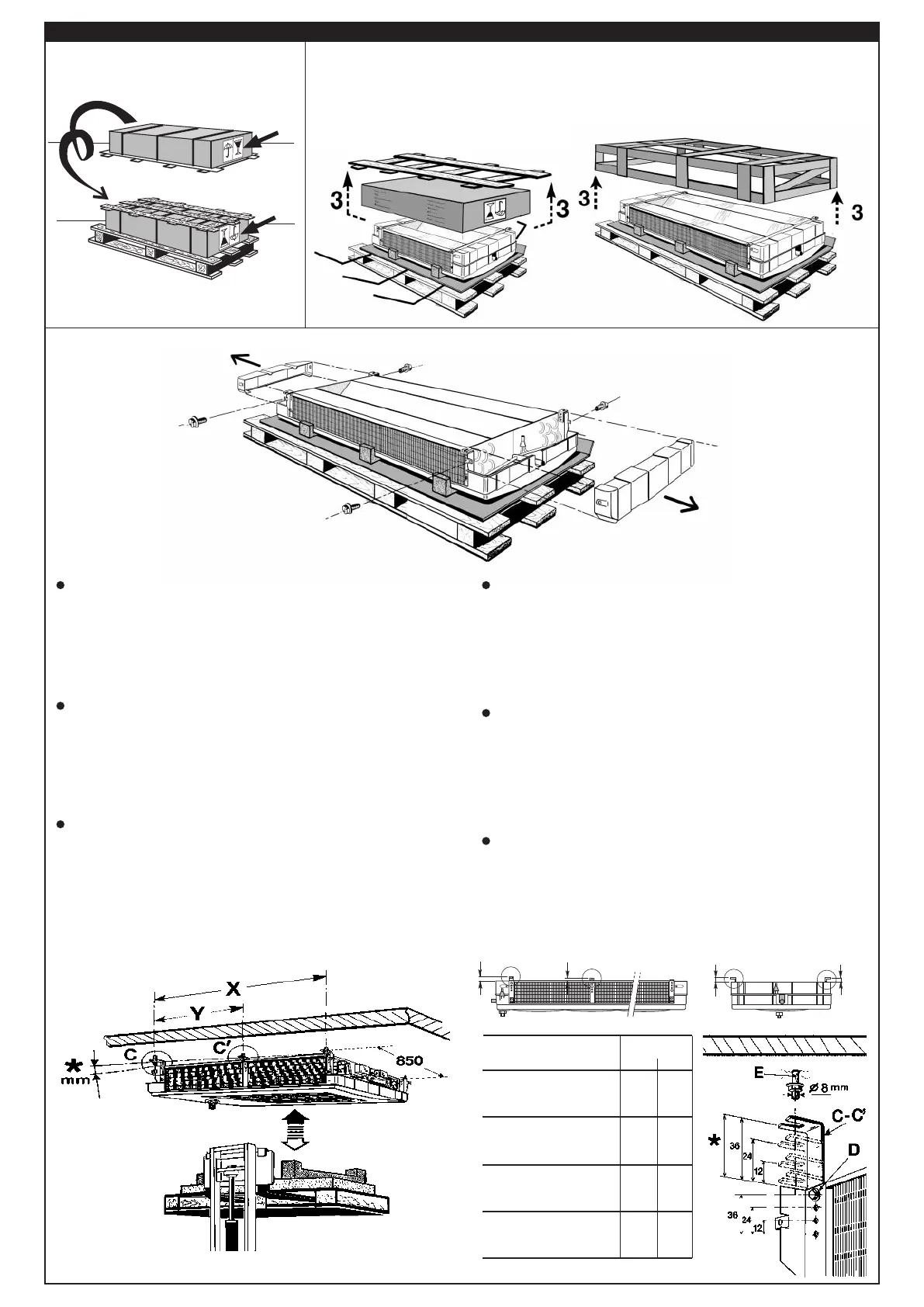

INSTALLAZIONE / INSTALLATION / INSTALLATION / MONTAGE / MONTAJE / АЯЯ
Prima di sollevare gli apparecchi controllare l’integrità strutturale degli
organi di sollevamento e il loro corretto fissaggio alla struttura
-
Togliere le coperture di testata (A) allentando le viti (B), (portare i due supporti (C) nella
posizione di installazione svitando le viti (D).
-
Montare i tiranti (E) al soffitto tenendo conto dell’asola dei supporti (C), e degli interassi
di fissaggio dell’apparecchio da installare (vedi tabella).
-
Sollevare l’apparecchio, infilare i tiranti (E) nei supporti (C), bloccare l’apparecchio a
soffitto con rondelle e dadi.
Before lifting the units, please check the structural integrity of the lifting
devices and their proper fixing to the structure
-
Remove end covers (A) by loosening screws (B), (draw both brackets (C) on installation po-
sition by unscrewing screws (D).
-
Install suitable studs (E) to cold room ceiling taking into account the slot size (C), and fixing
dimensions of unit cooler (Table).
-
Lift the unit cooler, lead securing studs/bolts (E) through the cooler brackets (C), and fixing
the unit to cold room ceiling by securely tightening nuts and washers.
Avant de soulever les appareils, contrôler que les dispositifs de levage
sont en bon état et qu'ils sont fixés correctement à la structure
-
Retirer le couvercles d’extremité (A) en devissant les vis (B), (mettre les deux supports (C)
en position d’installation en devissant les vis (D).
-
Monter le boullon de fixation adapté (E) au plafond de la chambre froide dans les fentes
des supports (C), en tenant compte des dimensions de l’évaporateur à installer (côtés in-
diquées au tableau).
-
Soulever l’appareil, introduire les boulons (E) dans les fentes des supports (C), et fixer l’en-
semble avec les écrous et rondelles de sécurité.
Vor dem Anheben der Geräte die strukturelle Vollständigkeit der
Hebevorrichtungen und ihre korrekte Befestigung an der Struktur kon-
trollieren
-
Die beiden Endabdeckungen (A) entfernen durch Lösen der Schrauben (B), (Konsole (C) in
Montage-Position bringen mit den Schrauben (D).
-
Schraubenbolzen (E) in Decke montieren, dem Schlitz in der Konsolen (C), und den Ab-
messungen des Apparates (nach Tabelle) Rechnung tragend.
-
Verdampfer anheben, einführen der Schrauben (E) in Konsolen (C), und Deckenverdampfer
befestigen mit Unterlagsscheiben und Schrauben.
Antes de proceder en la elevación del aparato, se debe controlar la in-
tegridad estructural de la elevación y su posterior fijación correcta en la
estructura
-
Quitar las tapas del extremo (A) aflojando los tornillos (B), (llevar los dos soportes (C) a la
posición de instalación, destornillando las tuercas (D).
-
Montar los tirantes (E) en el techo, teniendo en cuenta la tuerca del soporte (C), y los in-
tereses de fijación del aparato que se debe instalar (tabla).
-
Levantar el aparato, introducir los tirantes (E) en los soportes (C), bloquear el aparato con
las tuercas y discos de seguridad.
До поднятия оборудования проверить целостность креплений и их
надежное крепления к корпусу
-
Отвинтить болты (A) ослабить крепления (B), (переместить держатели (C) в
положение для монтажа (D).
-
Установить крепления (E) на потолке, принимая во внимание положение
воздухоохладителя (C), а также направляющих осей (см. таблицу).
-
однять изделие, закрепить держатели (E) крепления (C), закрепить изделия
на потолке с помощью гаек и шайб.
FHD 711-3 FHD 712-3
FHD 721-3 FHD 722-3
FHD 811-4 FHD 812-4
FHD 821-4 FHD 822-4
FHD 911-7 FHD 912-7
FHD 921-7 FHD 922-7
FHD 732-3 FHD 742-3
FHD 832-4 FHD 842-4
FHD 932-7 FHD 942-7
Modèle Type Modèle
Modell Modelo
одель
A
A
B
B
B
B
3
