LU-VE FHD 832-4 - Unit Connections

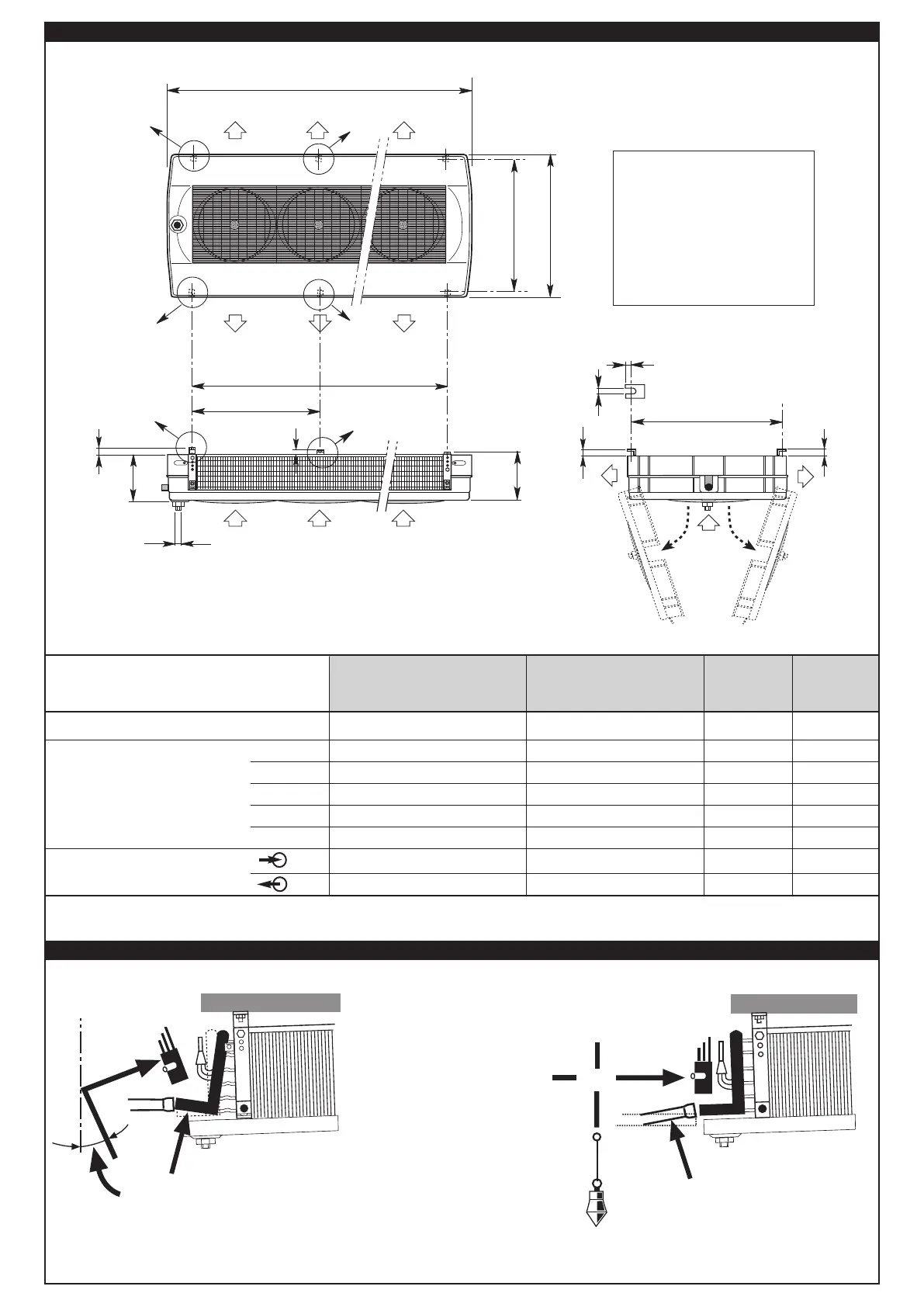

INSTALLAZIONE / INSTALLATION / INSTALLATION / MONTAGE / MONTAJE / АЯЯ
4
(C)
850
10
15
X
Y
A
263
886
850
3/4” GAS
(C)
*
*
*
263
(C’)
*
(C’)
(C’)
(C)
Solo per supporti (C - C’)
Only for brackets (C - C’)
Seulement pour supports (C - C’)
Nur für konsolen (C - C’)
Solo para los dos soportes (C - C’)
олько для креплений (C - C’)
*
“JET-O-MATIC”
ATTACCHI / CONNECTIONS / RACCORDS / ANSCHLÜSSE / CONEXIÓN / КРИПЛЕНИЙ
•
Non adattare la posizione dei collettori alla linea.
•
Do not adapt headers position to the suction line
•
Ne pas adapter la position du collecteurs à la ligne.
•
Sammlerposition nicht an Leitung anpassen !
•
No adaptar la posición de los colectores a la lìnea de succión
•
е использовать положение коллекторов в одну линию.
90°
“JET-O-MATIC”

NO - NO - NON
NEIN - NO - НЕТ
SI - YES - OUI
JA - SI -
ДА
711-3 712-3 721-3 722-3 732-3 742-3
Modello Type Modèle
FHD
811-4 812-4 821-4 822-4 832-4 842-4
Modell Modelo
одель
911-7 912-7 921-7 922-7 932-7 942-7
Elettroventil. Fans Ventilateurs
Ventilatoren Eléctroventil.
ентиляторы
n° 112234
A mm 886 886 1443 1443 1998 2553
Dimensioni Dimensions Dimensions
X mm 596 596 1151 1151 1706 2261
Abmessungen Dimensiones азмеры
Y mm --- --- --- --- --- 1130
(C) mm 12 12 24 24 36 36
(C’) mm --- --- --- --- --- 18
Attacchi. Connection Raccords
mm 12 12 12 16 16 16
Anschlüsse Conexión
оединени
mm 22 28 28 35 35 35
*
*
